丝口角座阀
| 丝口气动角座阀 |
 |
产品名称： | 丝口气动角座阀 | |||||
| 型号： | JZ611F/W | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 304、316不锈钢 | ||||||
|
|||||||
| 您正在浏览：【丝口气动角座阀】 | |||||||
丝口气动角座阀详细介绍
丝口气动角座阀主要技术参数：
阀体材质：304、316、316L阀芯材质：304、316、316L
阀座材质：PTFE、F46
公称通径：DN15-DN80
适用温度：PTFE：-30℃～180℃
F46：-30℃～220℃ 执行器必须不锈钢
F46：-30℃～220℃ 执行器必须不锈钢
环境温度：-30℃～80℃
公称压力：1.6Mpa
连接方式：丝口
设计标准：GB、ANSI、DIN、ISO
控制方式：单作用：气开式、气关式，双作用
气缸材质：聚酰胺PA、不锈钢
可选附件：电磁阀、限位开关、电气定位器
丝口气动角座阀外形结构图：
丝口气动角座阀连接尺寸：
口径 |
英寸 |
内径 |
Kv值 |
最大压差 |
气源压力 |
气缸缸径 |
流向 |
|
DN10 |
3/8’ |
10 |
3.7 |
0-16bar |
4-7bar |
50 |
蒸汽、气体 阀座上流向 |
|
DN15 |
1/2’ |
15 |
4.2 |
50 |
||||
DN20 |
3/4’ |
20 |
8.0 |
50 |
||||
DN25 |
1’ |
25 |
19.0 |
63 |
||||
DN32 |
1-1/4’ |
32 |
27.5 |
63 |
||||
DN40 |
1-1/2’ |
40 |
42.0 |
63 |
液体、气体 防水锤 阀座下流向 |
|||
DN50 |
2’ |
50 |
55.0 |
80 |
||||
DN65 |
2-1/2’ |
65 |
90 |
100 |
||||
DN80 |
3 |
80 |
100 |
|||||
DN100 |
4 |
100 |
125 |

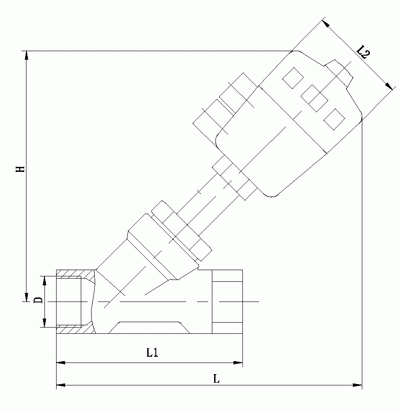

丝口气动角座阀外形结构图：
丝口气动角座阀连接尺寸：
口径 |
英寸 |
丝口气动角座阀 |
重量 |
||||
L |
L1 |
D |
H |
L2 |
|||
DN10 |
3/8’ |
135 |
65 |
G3/8 |
110 |
53 |
0.8 |
DN15 |
1/2’ |
173 |
85 |
G1/2 |
137 |
64 |
1.0 |
DN20 |
3/4’ |
178 |
95 |
G3/4 |
145 |
64 |
1.1 |
DN25 |
1’ |
210 |
105 |
G1 |
185 |
80 |
1.45 |
DN32 |
1-1/4’ |
220 |
120 |
G1-1/4 |
185 |
80 |
2.55 |
DN40 |
1-1/2’ |
228 |
130 |
G1-1/2 |
185 |
80 |
4.5 |
DN50 |
2’ |
268 |
150 |
G2 |
215 |
100 |
6.3 |
DN65 |
2-1/2 |
282 |
185 |
G2-1/2 |
300 |
126 |
13.5 |
DN80 |
3 |
368 |
220 |
G3 |
340 |
126 |
|
