氨用截止阀

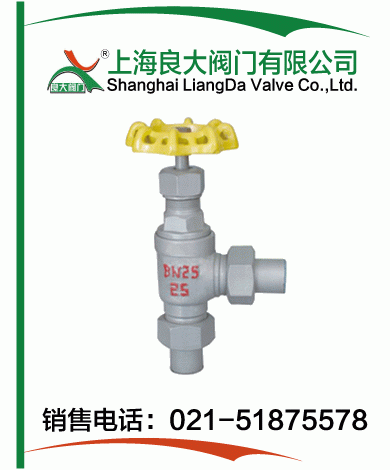

| 角式外螺纹氨用截止阀 |
 |
产品名称： | 角式外螺纹氨用截止阀 | |||||
| 型号： | J24B、J24F | ||||||
| 口径： | DN15-50 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【角式外螺纹氨用截止阀】 | |||||||
角式外螺纹氨用截止阀详细介绍
角式外螺纹氨用截止阀概述：
角式外螺纹氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。采用耐低温优质碳钢或不锈钢为阀体，使用寿命长。是安装在制冷系统的设备或管路上，用来接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。
角式外螺纹氨用截止阀主要用途：
角式外螺纹氨用截止阀适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
角式外螺纹氨用截止阀零件材料：
角式外螺纹氨用截止阀性能规范：
角式外螺纹氨用截止阀外形结构图：
角式外螺纹氨用截止阀连接尺寸：
角式外螺纹氨用截止阀零件材料：
零件名称 |
阀体、阀盖 |
阀瓣 |
阀杆 |
垫片 |
填料 |
J24B-25C |
铸钢 |
碳钢 |
优质碳钢 |
聚四氟乙烯 |
聚四氟乙烯 |
|
公称压力
PN（MPa）
|
试验压力PS（MPa） |
工作压力
P（MPa
|
工作温度
（℃）
|
适用介质 |
|
壳体 |
密封 |
||||
2.5 |
2.75 |
3.75 |
2.5 |
≤150 |
氨、氨液 |

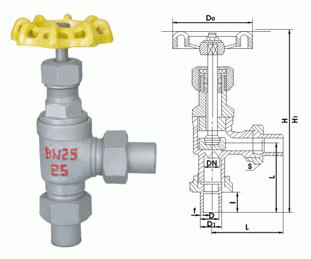

角式外螺纹氨用截止阀外形结构图：
角式外螺纹氨用截止阀连接尺寸：
|
公称通径
DN（mm）
|
尺 寸(mm) |
||||||
L |
D |
D1 |
S |
H |
H1 |
D2 |
|
10 |
84 |
14 |
20 |
|
|
|
|
15 |
85 |
20 |
26 |
|
|
|
|
20 |
87 |
23 |
28 |
46 |
227 |
235 |
100 |
25 |
105 |
28 |
34 |
55 |
250 |
261 |
120 |
32 |
- |
- |
- |
- |
- |
- |
- |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【角式外螺纹氨用截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
