当前位置:首页 >> 真空阀门 >> 真空挡板阀 >> GDQ-J-A常闭型气动高真空挡板阀
更新时间 2024-12-22 0:10:44


真空挡板阀

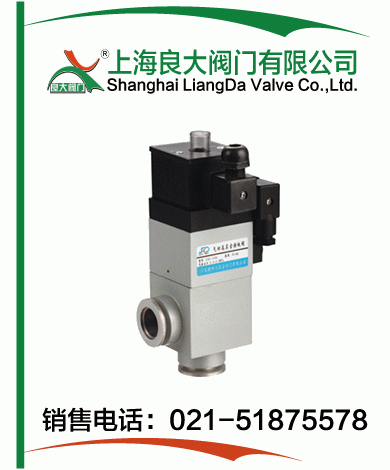

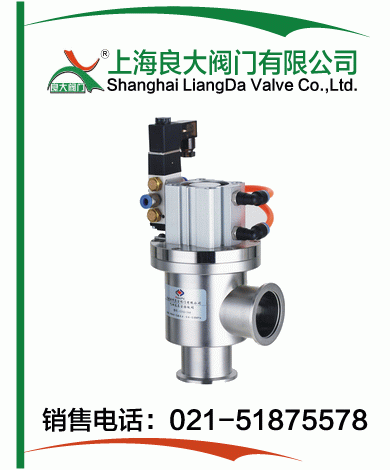

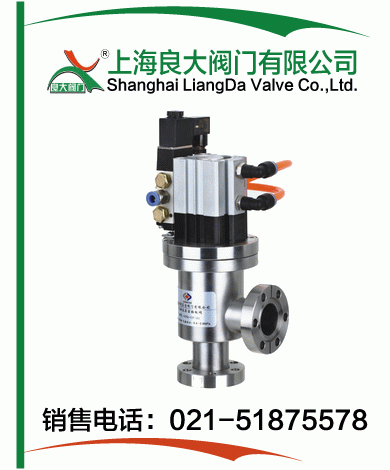

    GDQ-J-A常闭型气动高真空挡板阀
    GDQ-J-A常闭型气动高真空挡板阀   产品名称: GDQ-J-A常闭型气动高真空挡板阀
    型号:GDQ-J-A
    口径:DN10-800
    压力:0.6×106 ~1.3×10-4
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【GDQ-J-A常闭型气动高真空挡板阀

       GDQ-J-A常闭型气动高真空挡板阀详细介绍


    GDQ-J-A常闭型气动高真空挡板阀产品概述:

    GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力,在失去电源或压缩空气时,通径DN80以下的阀门将依靠弹簧力自动关闭阀门,DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。

    GDQ-J-A常闭型气动高真空挡板阀技术性能:
    适用范围(Pa)
    105~1.3x10-4
    阀门漏率(Pa.L/S)
    ≤1.3x10-5
    介质温度(℃)

    -25~+80(密封材料为丁腈橡胶)
    -30~+150(密封材料为氟橡胶)

    气源压力(MPa)
    0.4~0.8
    安装位置
    DN<300任意,DN≥300垂直
    电源电压

    标准出厂:AC220V/50Hz
    特殊指定:AC110V;DC24V;DC12V等

    信号反馈
    标准出厂:不带反馈信号
    特殊指定:磁性开关DC/AC5~240V

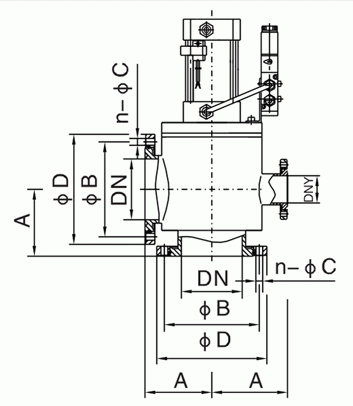

    GDQ-J-A常闭型气动高真空挡板阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    GDQ-J-A常闭型气动高真空挡板阀连接尺寸:
    型号
    通径(DN)
    ΦD
    ΦB
    A
    法兰标准
    GDQ-J10A/KF
    10
    30
    12.2
    30
    GB4982
    GDQ-J16A/KF
    16
    30
    17.2
    40
    GB4982
    GDQ-J25A/KF
    25
    40
    26.2
    50
    GB4982
    GDQ-J40A/KF
    40
    55
    41.2
    65
    GB4982
    GDQ-J50A/KF
    50
    75
    52.2
    70
    /

    活套法兰连接及外形尺寸
    型号
    通径(DN)
    ΦD
    ΦB
    A
    n-ΦC
    DNy(预抽口)
    法兰标准
    GDQ-J50A
    50
    110
    90
    70
    4-Φ9
    /
    GB/T6070
    GDQ-J63A
    63
    130
    110
    88
    4-Φ9
    /
    GB/T6070
    GDQ-J80A
    80
    145
    125
    88
    8-Φ9
    /
    GB/T6070
    GDQ-J100A
    100
    165
    145
    108
    8-Φ9
    /
    GB/T6070
    GDQ-J125A
    125
    200
    175
    128
    8-Φ11
    /
    GB/T6070
    GDQ-J(S)150A
    150
    220
    195
    138
    8-Φ11
    DN40(GB4982)
    JB919
    GDQ-J(S)160A
    160
    225
    200
    138
    8-Φ11
    DN40(GB4982)
    GB/T6070
    GDQ-J(S)200A
    200
    285
    260
    200
    12-Φ11
    DN50(GB/T6070)
    GB/T6070
    GDQ-J(S)250A
    250
    335
    310
    208
    12-Φ11
    DN50(GB/T6070)
    GB/T6070
    GDQ-J(S)300A
    300
    380
    350
    250
    8-Φ14
    DN80(GB/T6070)
    JB919
    GDQ-J(S)320A
    320
    425
    395
    250
    12-Φ14
    DN80(GB/T6070)
    GB/T6070
    GDQ-J(S)400A
    400
    510
    480
    330
    16-Φ14
    DN100(GB/T6070)
    GB/T6070
    ①GDQ-J(S)400A
    400
    500
    465
    330
    16-Φ14
    DN100(GB/T6070)
    JB919
    GDQ-J(S)500A
    500
    610
    580
    360
    16-Φ14
    DN125(GB/T6070)
    GB/T6070
    GDQ-J(S)600A
    600
    710
    670
    450
    12-Φ21
    DN160(GB/T6070)
    JB919
    GDQ-J(S)630A
    630
    750
    720
    450
    20-Φ14
    DN160(GB/T6070)
    GB/T6070
    GDQ-J(S)800A
    800
    920
    890
    520
    24-Φ14
    DN200(GB/T6070)
    GB/T6070
