产品名称： | 变径保温闸阀 | |||||
| 型号： | BZ41W | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【变径保温闸阀】 | |||||||
变径保温闸阀详细介绍
变径保温闸阀产品概述：
变径保温闸阀主要用于石油、化工、冶金、制药等各类系统中，用于输送常温下会凝固的高粘度介质。变径保温闸阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通闸阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
设计制造 |
结构长度 |
连接法兰 |
压力温度等级 |
试验与检验 |
GB12234 |
厂标 |
ANSI B16.5 |
ANSI B16.34 |
API598 JB/T 9092 |
变径保温闸阀零件材料：
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨Graphite |
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 Graphite+304 |
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

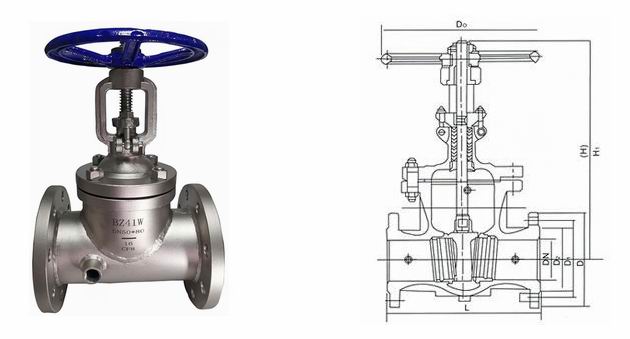

变径保温闸阀外形结构图：
变径保温闸阀法兰配制表：
公称通径DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
法兰规格(mm) |
15×40 |
20×40 |
25×50 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
公称通径DN(mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
法兰规格(mm) |
125×150 |
150×200 |
200×250 |
250×300 |
300×350 |
350×400 |
400×450 |
450×500 |
500×550 |
变径保温闸阀连接尺寸：
1.6MPa主要连接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
H |
mm |
310 |
358 |
372 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
Do |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
2.5MPa主要连接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
Do |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
4.0MPa主要连接尺寸：
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
Do |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
