T型过滤器
焊接直流式T型过滤器 |
产品名称: | 焊接直流式T型过滤器 | ||||||
型号: | ST36H | ||||||
口径: | DN50-400 | ||||||
压力: | 1.0-16.0MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【焊接直流式T型过滤器】 |
焊接直流式T型过滤器详细介绍
焊接直流式T型过滤器产品概述:
焊接直流式T型过滤器主要由壳体、滤网、壳体法兰、壳体法兰盖及紧固件等组成,其壳体是采用等径T形三通与带颈对焊法兰、带颈平焊法兰或板式平焊法兰通过焊接工艺焊制而成的,壳体法兰和法兰盖焊装在T形三通下端,滤网设置在壳体内部,当流体由左进口进入壳体,流经置有一定规格滤网后,其固体杂质颗粒被阻挡在滤网内,而清洁的滤液通过滤网,由右出口排出。
焊接直流式T型过滤器产品优点:
焊接直流式T型过滤器是我厂按《GB/T 14382-2008管道用三通过滤器》标准的试验方法及检验规则等设计和制造的一款T型过滤器产品,该标准适用于公称尺寸DN400及其以下,公称压力PN16-PN40和Class150~Class300,工作温度范围为-196℃~540℃的管道过滤器。本产品按结构型式不同分为:基本型直流式T型过滤器和加长型直流式T型过滤器两种。
焊接直流式T型过滤器技术规范:

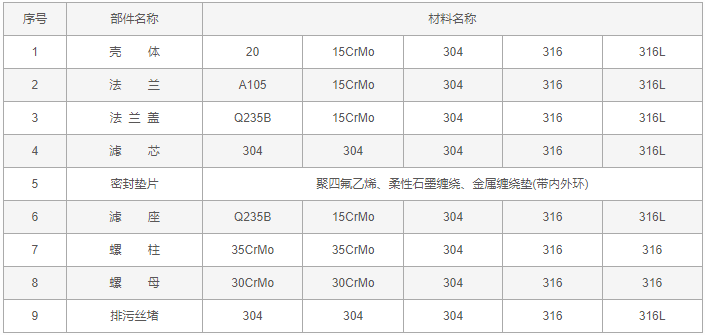

焊接直流式T型过滤器零件材料:

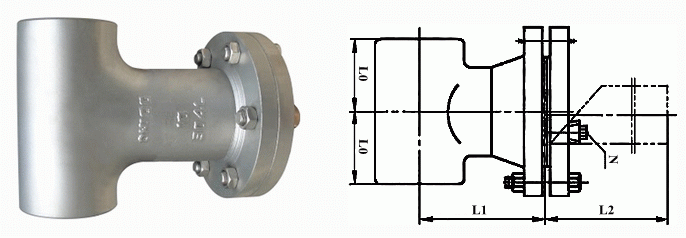

焊接直流式T型过滤器外形结构图:

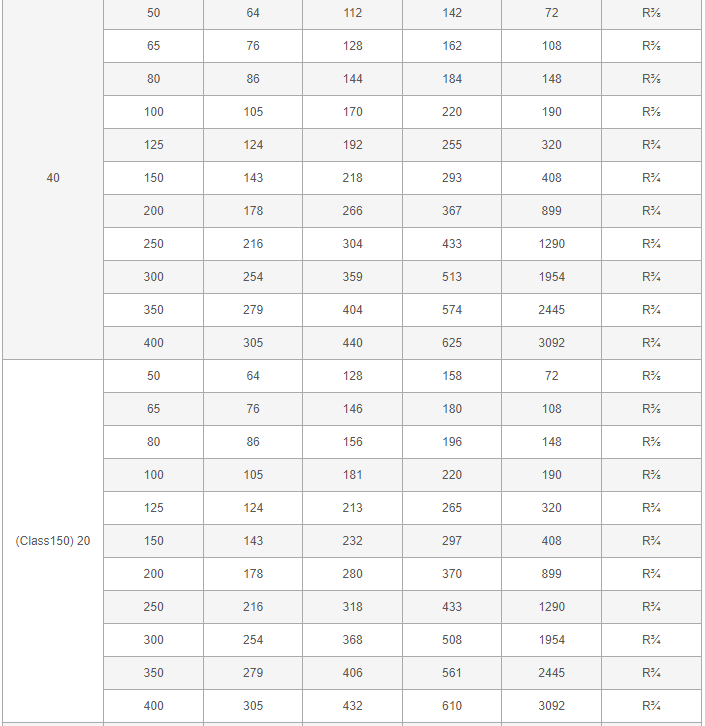

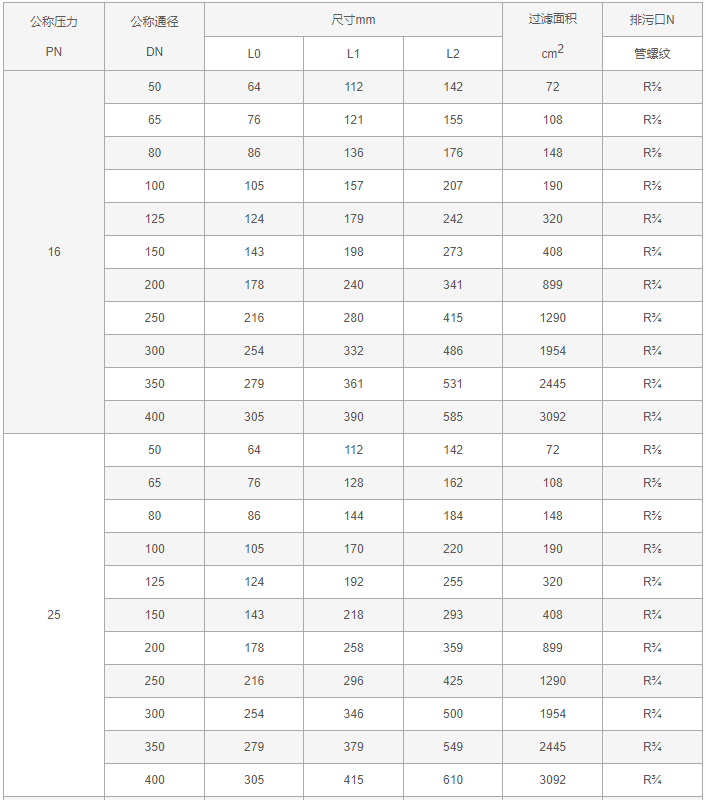

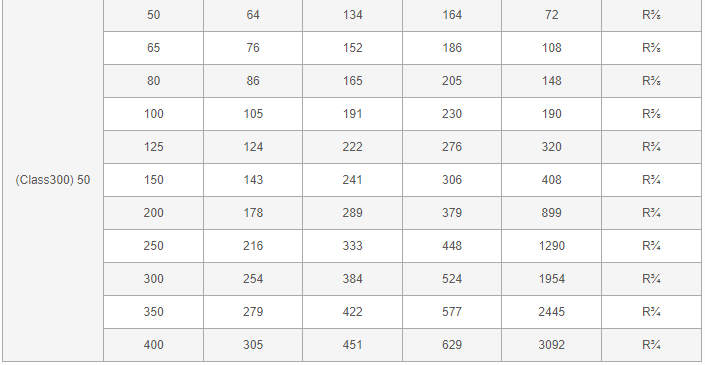

焊接直流式T型过滤器外形尺寸表:
焊接直流式T型过滤器订货参数:
尊敬的客户!如果您需要订购我公司生产的焊接直流式T型过滤器产品,咨询时请说明公称压力、公称通径、壳体材质、滤网材质、过滤精度等。以上提供的为基本型对焊连接安装尺寸参数,如需法兰连接或加长型安装尺寸请联系我司销售技术人员。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【焊接直流式T型过滤器】参数、选型、价格等请联系我们,我们将竭诚为您服务!
