电站截止阀

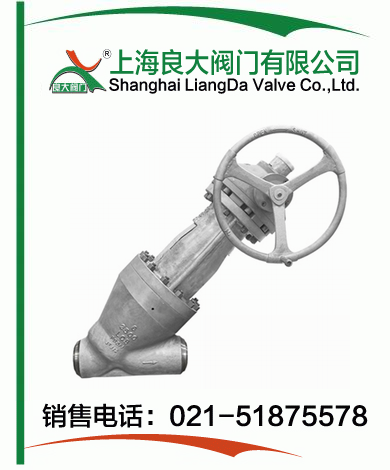

| 电站Y型截止阀 |
 |
产品名称： | 电站Y型截止阀 | |||||
| 型号： | J65H/Y | ||||||
| 口径： | DN10-200 | ||||||
| 压力： | PN1.6-42.0MPa | ||||||
| 材质： | 碳钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【电站Y型截止阀】 | |||||||
电站Y型截止阀详细介绍
电站Y型截止阀产品概述：
电站Y型截止阀是一种高温高压直流式截止阀，其阀体采用铸件或锻件，阀座镶嵌进阀体喉部，阀座密封面采用锥形结构，其优点是介质对密封面的冲刷小，不易存留杂质，减少密封面的磨损和擦伤，对密封面起一定的保护作用。密封面堆焊司太立，抗擦伤性好，耐冲蚀，硬度高，使用寿命长。阀瓣采用锥密封面球锥底结构，此结构对中好，容易密封。阀瓣底部的球头，对介质流动起很好的导向作用。
电站Y型截止阀产品优点：电站Y型截止阀阀体中腔内层焊接不锈钢导向套，在阀瓣启闭过程中起导向作用，使阀瓣关闭时准确与阀座接触密封，避免因介质冲刷使阀瓣倾斜而带来的落座不准的现象，改善了介质对阀瓣冲刷产生的不平衡力。阀体中腔采用压力自密封结构，密封环采用S软钢，30°锥角设计，有利于变形。螺栓提起或在介质压力作用下阀盖向上移动，密封环在阀体与阀盖锥面之间受挤压，产生变形，阻止介质外泄。介质压力越高，密封力越大。这种密封结构安全可靠，能有效地防止介质泄漏。

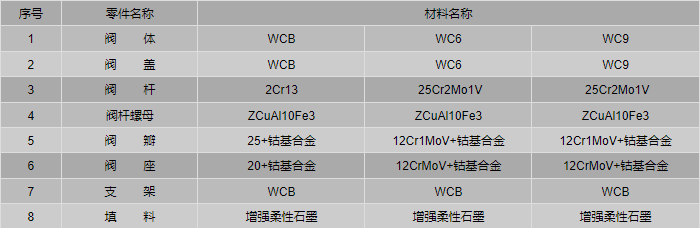

电站Y型截止阀零件材料：

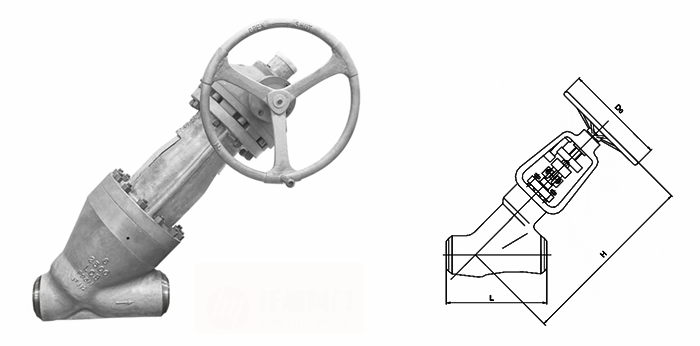

电站Y型截止阀外形结构图：

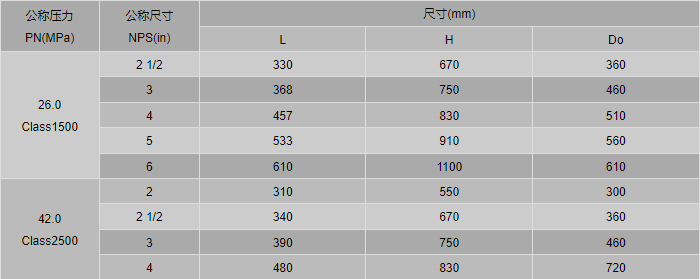

电站Y型截止阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【电站Y型截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
