三通球阀

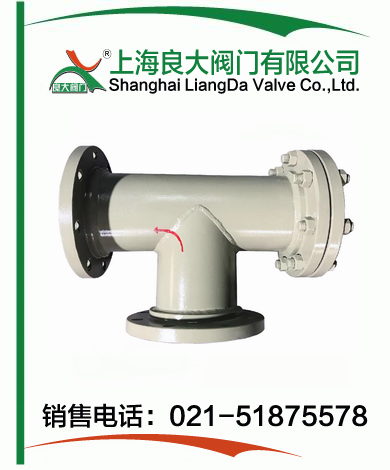

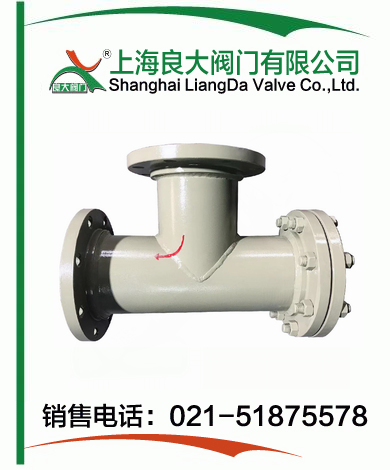

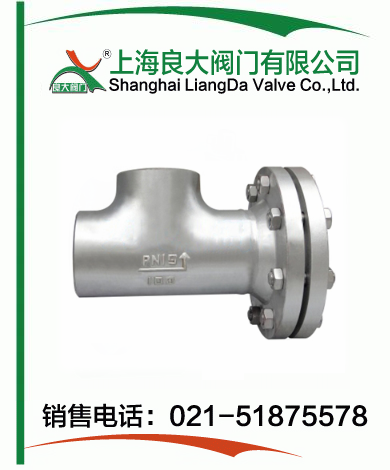

| 组合式三通球阀 |
 |
产品名称： | 组合式三通球阀 | |||||
| 型号： | YQ44F/H | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【组合式三通球阀】 | |||||||
组合式三通球阀详细介绍
组合式三通球阀产品概述：
组合式三通球阀由直通式浮动球阀与套筒式止回阀组合而成，它的阀体内分别设有高压、低压和中通三条通道，并均与阀体的中间腔体连通，且高压通道内有用于控制它开闭的球体密封副，而低压通道上也设有用于控制低压通道开闭的止回阀密封副。在高压通道与低压通道相通时，由于高压介质对止回阀密封副施加的压力大于低压介质对止回阀密封副施加的压力，止回阀密封副向低压通道移动直至止回阀与低压通道的流进端构成密封，此时便只有高压通道与中通通道连通，当关闭高压通道内的球阀时，转动球阀，截断高压通道，止回阀密封副只受到低压介质对其的压力，止回阀密封副向高压通道移动，使得低压通道与中通通道连通，此时，球阀受到高压介质和低压介质同时对其的压力，而高压介质对球阀的压力大于低压介质对球阀的压力，使得球阀紧紧的压在球阀出口处的阀座上，形成密封，防止随着阀门在使用一定时间后预紧力消失后造成高压介质泄漏的现象。
组合式三通球阀工作原理：
组合式三通球阀由于在高压和低压通道内分别设置了球阀和止回阀密封副，通过阀杆旋转球体将高压通道的球阀密封副打开，高压通道与中通通道连通，高压介质得以流过阀门，同时低压通道内的止回阀瓣在高低压介质的压差作用下将低压通道关闭，由此使得高压通道处于开启状态而低压通道处于关闭状态，经阀杆带动球体旋转将高压通道的球阀密封关闭，高压介质不能流过阀门，同时低压通道内的止回阀瓣在低压介质的压力下脱离低压阀座，使低压介质得以流过阀门，由此使得高压通道处于关闭状态而低压通道处于开启状态，实现了三通阀的目的。该阀由于将中间腔体的三通球体变为高压通道的二通球体，并通过高压通道的开启和关闭控制低压通道的关闭与开启，当高压通道关闭时，高压介质将球体压向阀座，压力越大球体和该阀座之间的密封力就越大，由此避免了高压介质通过球阀密封副向中通通道的泄漏。本产品的结构长度与传统的L型三通球阀相同。
组合式三通球阀产品优点：
组合式三通阀主要是用在焦炉氨水系统中，在系统停车，管路设备检修时，将它关闭以截断氨水介质，而系统正常运行时，它始终处于全开启状态。其右侧球阀接高压系统，左侧止回阀接低压系统，中间出口接排放管路，当球阀关闭时，高压通道切断，止回阀阀瓣在低压介质的推动下自动开启，低压氨水由中间出口通道排出。当球阀开启时，高压氨水将止回阀阀瓣推向阀座，止回阀关闭，低压通道被切断，高压氨水由中间出口通道排出，喷射完毕后，关闭球阀，止回阀自动开启，低压氨水又能自动排放。由于该阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀座之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能。本产品彻底解决了传统的L型三通球阀容易密封失效的问题。
组合式三通阀主要是用在焦炉氨水系统中，在系统停车，管路设备检修时，将它关闭以截断氨水介质，而系统正常运行时，它始终处于全开启状态。其右侧球阀接高压系统，左侧止回阀接低压系统，中间出口接排放管路，当球阀关闭时，高压通道切断，止回阀阀瓣在低压介质的推动下自动开启，低压氨水由中间出口通道排出。当球阀开启时，高压氨水将止回阀阀瓣推向阀座，止回阀关闭，低压通道被切断，高压氨水由中间出口通道排出，喷射完毕后，关闭球阀，止回阀自动开启，低压氨水又能自动排放。由于该阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀座之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能。本产品彻底解决了传统的L型三通球阀容易密封失效的问题。

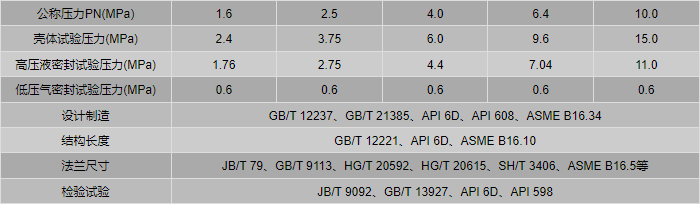

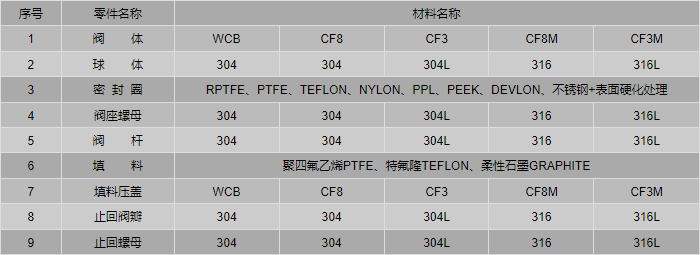

组合式三通球阀零件材料：

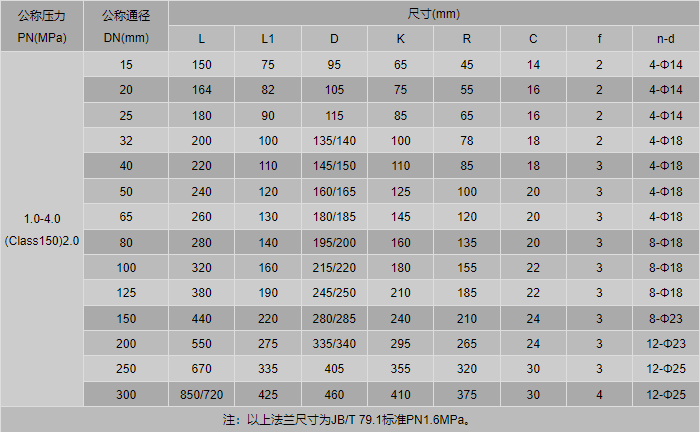

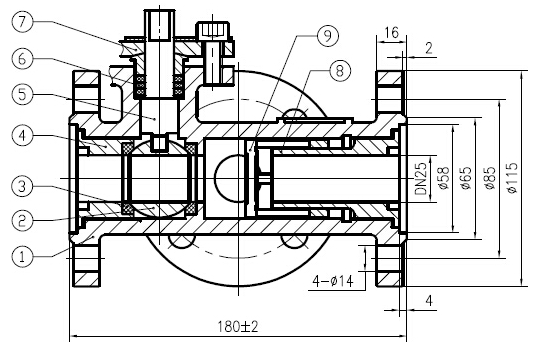

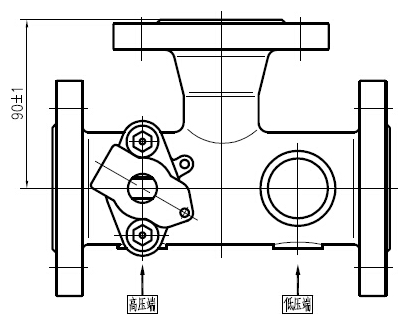

组合式三通球阀外形结构图：
组合式三通球阀订货参数：
尊敬的客户！如果您需要订购我公司组合式三通球阀产品，咨询时请说明规格型号，本产品阀体为整体式结构设计，能更有效地防止阀门的外漏。
