气动球阀
| 气动三通Y型球阀 |
 |
产品名称： | 气动三通Y型球阀 | |||||
| 型号： | Q642F/H/Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动三通Y型球阀】 | |||||||
气动三通Y型球阀详细介绍
气动三通Y型球阀产品概述：
气动三通Y型球阀主要由三通Y型球阀和气动执行机构以及电磁阀、限位开关、空气过滤减压阀等控制装置组成，其阀体中设有Y形流体通道，并放置有接通或切断流体通道的球体，球体上有一体成型的阀杆，气动驱动装置与阀杆固定连接，当气缸与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而驱动阀杆带动球体转动120°或135°，实现介质流向的切换与自动控制的功能。
气动三通Y型球阀阀体采用的是一进两出(一个进料口，二个出料口)的Y形三通结构，其带柄球体两通孔呈120°或135°。该阀出厂初始状态为右出料口关闭，进料口与左出料口相通，当需要换向时，接通气源，气源压力作用在气缸活塞上产生一个推力，带动阀杆旋转120°或135°，球体位移，使阀门进料口与右出料口相通，左出料口关闭。本产品操作机构可选用120°或135°角行程GT、AT、AW系列双作用气动执行器。

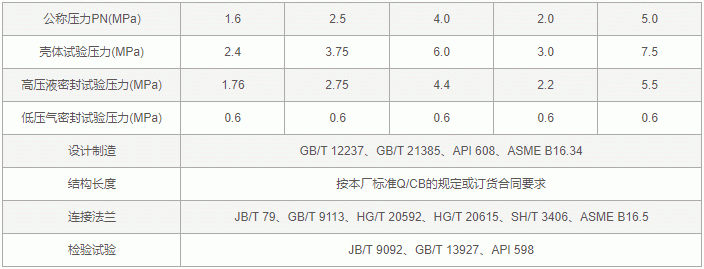

气动三通Y型球阀技术规范：

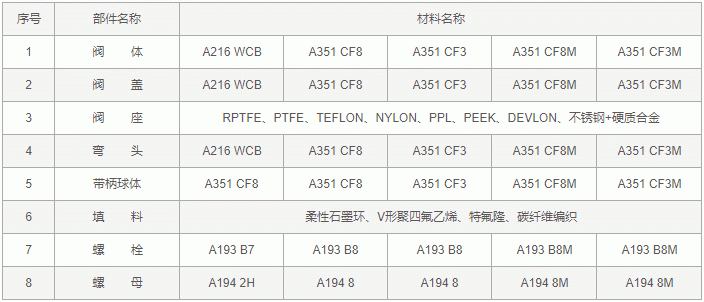

气动三通Y型球阀零件材料：
气动三通Y型球阀外形结构图：

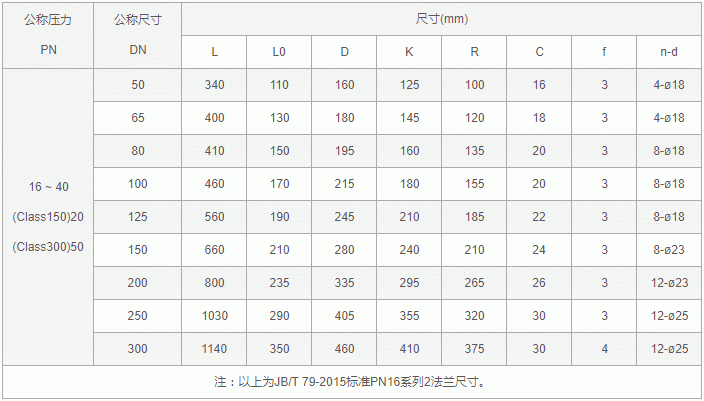

气动三通Y型球阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动三通Y型球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
