气动球阀
| 气动V型法兰球阀 |
 |
产品名称： | 气动V型法兰球阀 | |||||
| 型号： | VQ640F/H/Y | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【气动V型法兰球阀】 | |||||||
气动V型法兰球阀详细介绍
气动V型法兰球阀产品概述：
气动V型法兰球阀是由法兰连接V型球阀与气动执行机构及附件组合而成，其气缸接入0.4~0.7MPa气源，与行程限位开关、二位五通电磁阀及减压阀配套使用即可驱动阀杆带动球体旋转90度来控制阀的启闭动作，并通过阀门的全开或全关，实现对管道内介质的流通或截断，再配上定位器，就能调节阀门开度，改变介质流通的截面积，实现阀门的调节。由于该阀为直角回转式结构，当阀芯相对于阀座旋转时具有较强的剪切作用，因此尤其适用于带有纤维和微小颗粒介质的调节控制。本产品被广泛用于石油、化工、电力、造纸、冶金等行业。
气动V型法兰球阀工作原理：
气动V型法兰球阀气动执行机构有单作用和双作用二种。双作用气动工作时由双作用定位器输出的气源信号压力分别输入气缸活塞左、右二气室，由于输入活塞左、右二气室的气源压力不同，形成压差，推动活塞作直线运动，通过齿轮、齿条传动，将活塞的直线运动转换成执行器主轴的旋转运动，直至左、右气室压力平衡，运动停止，在主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，改变阀芯、阀座间的流通面积，达到调节目的。单作用工作时由单作用定位器输出的气信号压力输入到气缸无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线运动，通过齿轮，齿条传动，直至气信号压力形成的推力与弹簧力平衡，运动停止，在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
气动V型法兰球阀技术规范：
气动V型法兰球阀执行器参数：
气动V型法兰球阀零件材料：

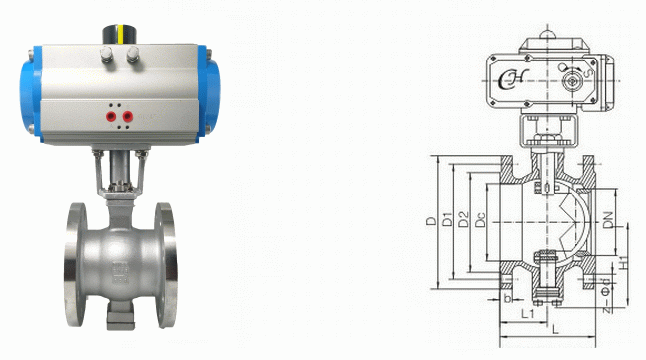

气动V型法兰球阀外形结构图：
气动V型法兰球阀外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动V型法兰球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
