电动柱塞阀
电动柱塞阀 |
产品名称: | 电动柱塞阀 | ||||||
型号: | UJ941H/U941SM | ||||||
口径: | DN15-500 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【电动柱塞阀】 |
电动柱塞阀详细介绍
电动柱塞阀产品概述:
电动柱塞阀的柱塞表面经过高精度外圆磨床加工而成,密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高了柱塞阀的使用寿命。电动柱塞阀标准可按美标、日标、国标等进行加工。是安装在蒸汽管道上,阀杆部位无泄漏,是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本,还提供了清洁安全的工作环境。
电动柱塞阀产品特点:
1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

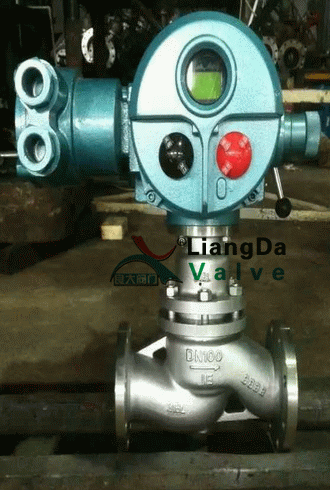

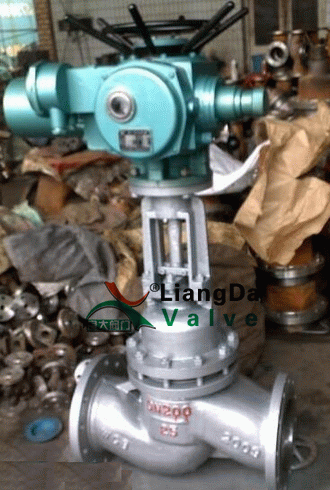

电动柱塞阀产品实物图:
电动柱塞阀安装和维修:
1、本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
2、本柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。
3、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
4、在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。

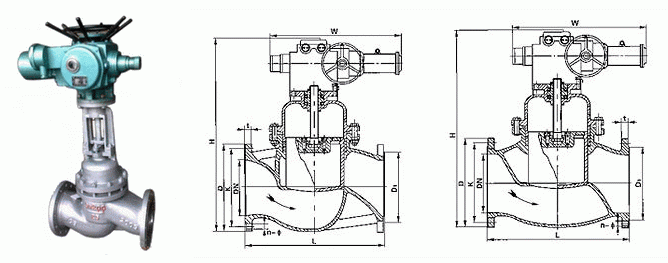

电动柱塞阀外形结构图:
电动柱塞阀力矩参数表:
DN(mm) 尺寸(mm) |
U941SM-25(40) (N.m) | ||||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
PN2.5 | 120 | 220 | 240 | 320 | 480 | 550 | 1100 | 1400 | 1500 | 1800 | 2400 | 3000 | 4000 |
PN4.0 | 250 | 300 | 340 | 500 | 600 | 1000 | 2000 | 2600 | 2800 | 3400 | 4000 | 5000 | 5800 |
电动柱塞阀连接尺寸:
DN(mm) 尺寸(mm) |
UJ941H 、U941SM | ||||||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
型号 | SMC-03 | SMC-00 | SMC-00 | SMC-00 | SMC-0 SMC-1 |
SMC-0 SMC-1 |
SMC-1 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 SMC-2 |
SMC-1 |
SMC-2 | SMC-3 |
W | 865 | 910 | 910 | 910 | 940 1052 |
940 1052 |
1052 | 1052 1150 |
1052 1150 |
1052 1150 |
1150 | 1150 | |
D | 165 | 185 | 200 | 235 | 270 | 300 | 360 (375) |
425 (450) |
485 (515) |
555 (580) |
620 (666) |
670 (685) |
730 (755) |
K | 125 | 145 | 160 | 190 | 220 | 250 | 310 (320) |
370 (385) |
430 (450) |
490 (510) |
550 (585) |
600 (610) |
660 (670) |
D1 | 99 | 118 | 132 | 156 | 184 | 211 | 274 (284) |
330 (345) |
389 (409) |
448 (465) |
503 (535) |
548 (560) |
609 (615) |
t | 20 | 22 | 24 | 24 | 26 | 28 | 30 (34) |
32 (38) |
34 (42) |
38 (46) |
40 (50) |
42 (50) |
44 (52) |
n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 (12-30) |
12-30 (12-33) |
16-30(16-33) | 16-33 (16-36) |
16-36 (16-39) |
20-36 (20-39) |
20-36 (20-42) |
