沟槽止回阀
沟槽消声止回阀 |
产品名称: | 沟槽消声止回阀 | ||||||
型号: | H81X | ||||||
口径: | DN50-600 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | 铸铁、球铁、铸钢 | ||||||
|
|||||||
您正在浏览:【沟槽消声止回阀】 |
沟槽消声止回阀详细介绍
沟槽消声止回阀产品概述:
沟槽式消声止回阀主要安装于水泵出口。本阀由阀体、阀座、阀瓣、阀杆、弹簧等组成。当进水端压力大于出口和弹簧压力时,阀门开启。当水泵停转时,在弹簧预张力作用下,阀瓣在水头回落线快速关闭,极短的阀瓣开度有效地预防水锤形成,消除噪声。沟槽消声止回阀广泛应用于输送流体管道的给排水,消防,空调,燃气,石油,化工,水处理,市政,造船等管道工程作为控制流体作用。
沟槽消声止回阀产品优点:
沟槽消声止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。沟槽消声止回阀具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养,有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。
沟槽消声止回阀结构特点:
1、沟槽消声止回阀弧形通道、低流阻、体积小。结构精简。
2、沟槽消声止回阀采用极性橡胶密封,性能可靠。
3、沟槽消声止回阀极短的阀瓣行程,有效减免关闭时形成的锤击力和噪声。
4、沟槽消声止回阀100%任意角度安装。
沟槽消声止回阀零件材料:
沟槽消声止回阀性能参数:

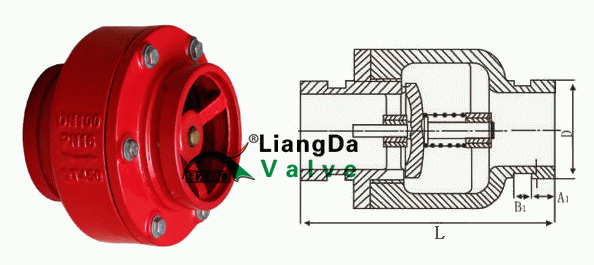

沟槽消声止回阀外形结构图:
沟槽消声止回阀连接尺寸:
产品类型 |
材质 |
||||
阀体 |
阀板 |
阀轴 |
密封面 |
||
铸铁 |
HT200 |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
橡胶NBR、丁晴橡胶NBR、乙丙EPOM |
球墨铸铁 |
QT450 |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
|
铜 |
铜 |
铜或不锈钢 |
铬不锈钢 |
钢 |
|
碳钢 |
WCB |
球铁、碳钢、喷涂或不锈钢 |
铬不锈钢 |
不锈钢或铜 |
|
不锈钢 |
1Crl8Ni9T1(304) |
不锈钢 |
不锈钢 |
不锈钢 |
沟槽消声止回阀性能参数:
公称压力 |
1.O |
1.6 |
2.5 |
|||||||||
试验压力 | 壳体强度 |
1.5 |
2.4 |
3.75 |
||||||||
密封性能 |
1.1 |
1.76 |
2.75 |
|||||||||
适用介质 | 产品类型 |
铸铁、球墨铸铁 |
铜 |
碳钢 |
不锈钢 |
|||||||
适用介质 |
水、水蒸汽、油品、空气 |
水、水蒸汽 |
水、水蒸汽、油品、空气 |
硝酸类 |
||||||||
工作温度 | 密封面材质 |
橡胶 |
橡胶 |
乙丙橡胶 |
氟橡胶 |
聚四氟塑料 |
铜 |
不锈钢 |
||||
工作温度 |
≤60 |
≤80 |
≤250 |
≤250 |
≤200 |
≤200 |
≤200 |
沟槽消声止回阀外形结构图:
沟槽消声止回阀连接尺寸:
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
- | |||
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 168 |
219 |
273 |
325 |
377 |
426 |
480 |
530 |
630 |
||
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
25 |
25 |
25 |
- | |||
B1 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
- | |||
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
5.5 |
55 |
55 |
- | |||
H81X |
L |
140 |
140 |
150 |
80 |
- | 220 |
258 |
332 |
370 |
- | - | - | - | - | - |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【沟槽消声止回阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
