倒流防止器
减压型倒流防止器 |
产品名称: | 减压型倒流防止器 | ||||||
型号: | JDFQ41X | ||||||
口径: | DN50-500 | ||||||
压力: | 0.6-2.5MPa | ||||||
材质: | 球墨铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【减压型倒流防止器】 |
减压型倒流防止器详细介绍
减压型倒流防止器产品概述:
减压型倒流防止器是一种由两个独立作用的止回阀及一个泄水阀、两个截断阀和四个测试孔组成,通过进水止回阀产生的压差来控制泄水阀启闭的防倒流水力控制装置。它的两个独立工作止回阀的阀座密封副将其内腔分为进水腔、中间腔和出水腔。在正向流动时,两个止回阀被正向压力水力开启,而泄水阀则被正向压力水力关闭,水流正常流动。本产品适用于输送介质温度不高于65℃的清水和生活饮用水或物理、化学性质类似的液体。
减压型倒流防止器工作原理:
背压回流状态下,两个止回阀都被弹簧快速关闭的,并且泄水阀迅速开启泄流。而在上游处于非正常供水状态,进水腔压力下降到14kPa或更低或负压时,无论中间腔和出水腔压力为多大,泄水阀都连续开启泄水,当进水腔压力降为零时,泄水阀处于全开状态,大气通过漏水斗装置进入中间腔,使中间腔成为气室,形成进水腔与出水腔之间的空气隔断。

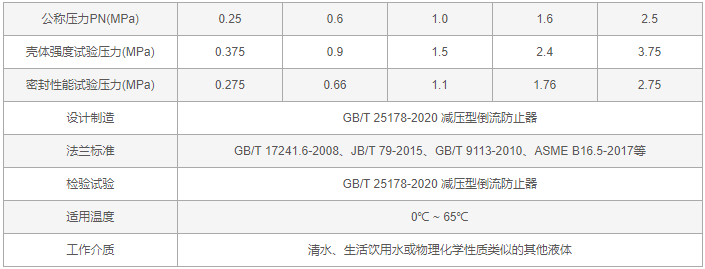

减压型倒流防止器技术规范:

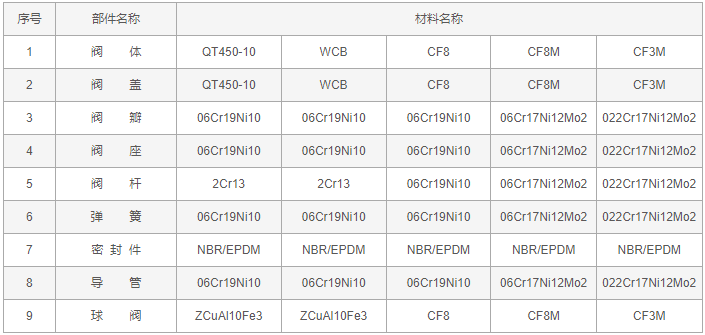

减压型倒流防止器零件材料:
减压型倒流防止器外形结构图:

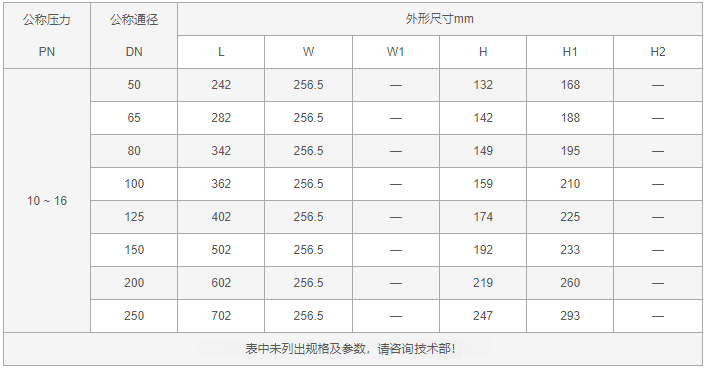

减压型倒流防止器外形尺寸表:
减压型倒流防止器订货参数及注意事项:
尊敬的客户!如果您需要订购我公司减压型倒流防止器产品,咨询时请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、法兰执行标准及法兰密封面形式等。本系列产品有JDFQ4LX直流式倒流防止器和JDFQ4TX直通式倒流防止器两种结构形式。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【减压型倒流防止器】参数、选型、价格等请联系我们,我们将竭诚为您服务!
