当前位置:首页 >> 过滤器
>> 管道过滤器 >> 直通篮式防内漏过滤器
更新时间 2024-12-22 0:25:41
管道过滤器
直通篮式防内漏过滤器 |
产品名称: | 直通篮式防内漏过滤器 | ||||||
型号: | ZLSRB | ||||||
口径: | DN50-600 | ||||||
压力: | PN1.0-6.4MPa | ||||||
材质: | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
您正在浏览:【直通篮式防内漏过滤器】 |
直通篮式防内漏过滤器详细介绍
直通篮式防内漏过滤器产品概述:
直通篮式防内漏过滤器是我公司为解决目前国内生产的篮式过滤器,由于内部结构简单,滤篮与筒体连接斜面密封不严,容易出现不同程度的渗漏,从而造成介质纯度达不到,直接影响产品的质量,也关系到经济的损失而设计制造的。本产品特别适合用在炼油、化工、化纤、食品、制药等,更不应出现过滤内漏现象的工况场合。
直通篮式防内漏过滤器工作原理:
直通篮式防内漏过滤器进出口成同一水平线,进口管子直接伸入筒体内与滤篮相连接,管子的接口与滤篮的接口先加工成雄雌插口,端面嵌入O形环氟橡胶密封圈,组装时,将雄端推入雌口,对准密封环,然后将筒体内壁上的活动顶环扣紧,摧紧上盖调节螺丝,使整体稳固、严密杜绝渗漏。当过滤器到一定压差需要清洗时,先打开上盖,将活动顶环拉回原位,再将滤筒从雌口中推出、提取即可清洗,重新组装时,办法亦同。
直通篮式防内漏过滤器进出口成同一水平线,进口管子直接伸入筒体内与滤篮相连接,管子的接口与滤篮的接口先加工成雄雌插口,端面嵌入O形环氟橡胶密封圈,组装时,将雄端推入雌口,对准密封环,然后将筒体内壁上的活动顶环扣紧,摧紧上盖调节螺丝,使整体稳固、严密杜绝渗漏。当过滤器到一定压差需要清洗时,先打开上盖,将活动顶环拉回原位,再将滤筒从雌口中推出、提取即可清洗,重新组装时,办法亦同。

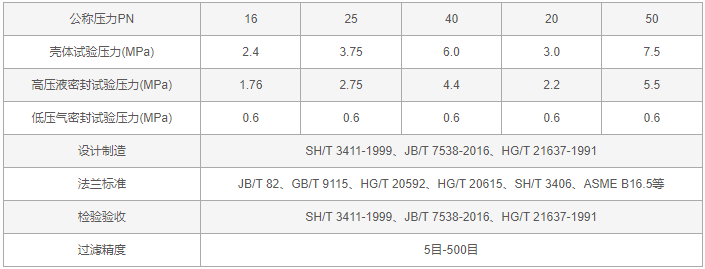

直通篮式防内漏过滤器技术规范:

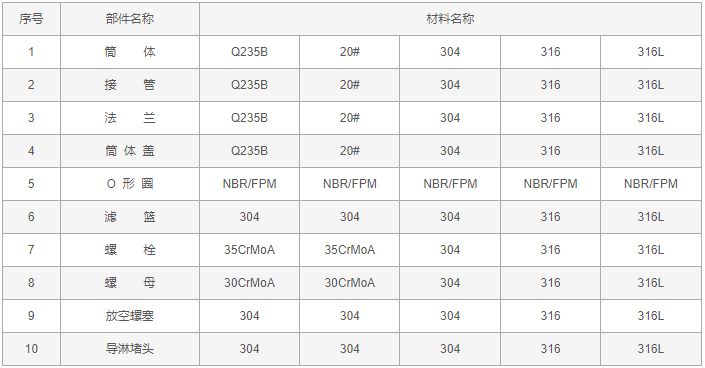

直通篮式防内漏过滤器零件材料:

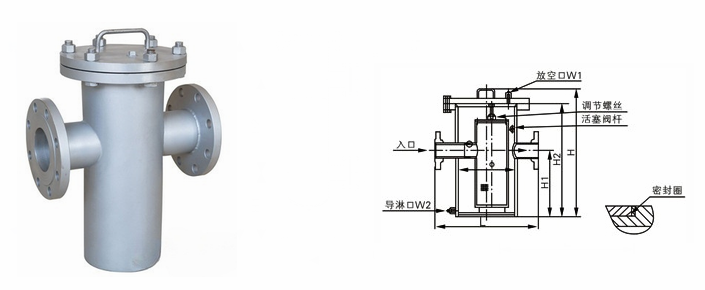

直通篮式防内漏过滤器外形结构图:

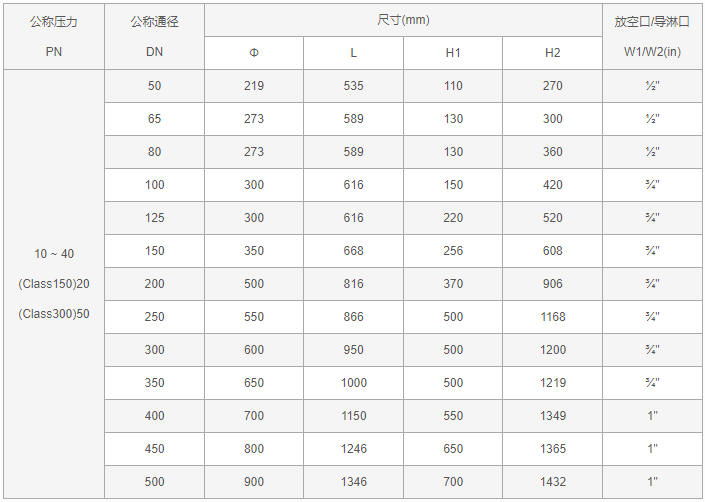

直通篮式防内漏过滤器外形尺寸表:
直通篮式防内漏过滤器订货参数:
尊敬的客户!如果您需要订购我公司直通篮式防内漏过滤器产品,咨询时请提供型号数据,公称通径、公称压力、壳体材料、滤芯材质、过滤精度、法兰标准及法兰密封面形式等。本产品以30目的不锈钢丝网作为标准网,可拦截≥614μm粒径的固体颗粒,如过滤精度及滤筒材质有特殊要求,请详细注明。
直通篮式防内漏过滤器零件材料:
直通篮式防内漏过滤器外形结构图:
直通篮式防内漏过滤器外形尺寸表:
直通篮式防内漏过滤器订货参数:
尊敬的客户!如果您需要订购我公司直通篮式防内漏过滤器产品,咨询时请提供型号数据,公称通径、公称压力、壳体材料、滤芯材质、过滤精度、法兰标准及法兰密封面形式等。本产品以30目的不锈钢丝网作为标准网,可拦截≥614μm粒径的固体颗粒,如过滤精度及滤筒材质有特殊要求,请详细注明。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【直通篮式防内漏过滤器】参数、选型、价格等请联系我们,我们将竭诚为您服务!
