产品名称： | 夹套保温球阀 | |||||
| 型号： | BQ41H | ||||||
| 口径： | DN15-200 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【夹套保温球阀】 | |||||||
夹套保温球阀详细介绍
夹套保温球阀产品概述：
夹套保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，该产品具有良好的保温保冷特性，且阀门的通径和管径一至，介质呈直线流动，阻力小，最适合输送容易凝固、高粘度的液体介质，同时又能有效降低管路中介质的热量损失。此阀采用一体式夹套设计，更能均匀地保温、保冷，夹套、阀体外侧与夹套接管焊接，并采用螺纹式连接方式，其允许蒸汽或冷水的最高压力为1.0MPa，主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
夹套保温球阀零件材料：
序号 |
零件名称 |
材料名称 |
||||
1 |
阀体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
2 |
球体 |
2Cr13 |
F304 |
F304L |
F316 |
F316L |
3 |
阀座 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
4 |
阀座支承 |
25 |
304 |
304L |
316 |
316L |
5 |
O形圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
6 |
阀杆 |
2Cr13 |
F304 |
F304L |
316 |
F316L |
7 |
填料 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
8 |
阀杆轴承 |
PTFE+304 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
9 |
填料压环 |
1Cr13 |
304 |
304L |
316 |
316L |
10 |
夹套 |
25 |
304 |
304L |
316 |
316L |
11 |
夹套接管 |
2Cr13 |
304 |
304L |
316 |
316L |

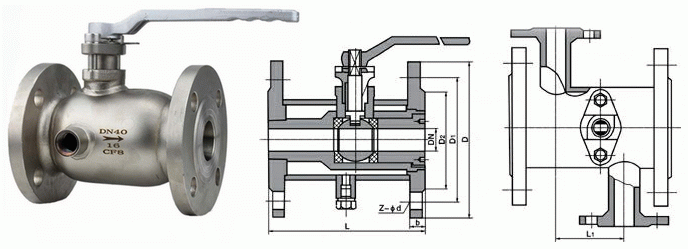

夹套保温球阀外形结构图：
夹套保温球阀连接尺寸：
公称压力 PN(MPa) |
公称通径 DN(mm) |
主要外型及连接尺寸(mm) |
夹套螺纹 连接尺寸 |
配应法兰 DN(mm) |
||||||
L |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
||||
1.6 |
15 |
108 |
45 |
135 |
100 |
78 |
16 |
4-18 |
G3/8 |
32 |
20 |
117 |
55 |
145 |
110 |
85 |
16 |
4-18 |
G3/8 |
40 |
|
25 |
127 |
65 |
160 |
125 |
100 |
16 |
4-18 |
G1/2 |
50 |
|
32 |
140 |
78 |
180 |
145 |
120 |
18 |
8-18 |
G1/2 |
65 |
|
40 |
165 |
85 |
180 |
145 |
120 |
18 |
8-18 |
G1/2 |
65 |
|
50 |
178 |
100 |
195 |
160 |
135 |
19 |
8-18 |
G1/2 |
80 |
|
65 |
203 |
120 |
245 |
210 |
185 |
21 |
8-18 |
G1/2 |
125 |
|
80 |
229 |
135 |
280 |
240 |
210 |
23 |
8-23 |
G1/2 |
150 |
|
100 |
254 |
155 |
335 |
295 |
265 |
24 |
8-23 |
G1/2 |
200 |
|
125 |
267 |
185 |
335 |
295 |
265 |
24 |
12-23 |
G1/2 |
200 |
|
150 |
292 |
210 |
405 |
355 |
320 |
28 |
12-25 |
G1/2 |
250 |
|
200 |
330 |
265 |
520 |
470 |
435 |
32 |
16-25 |
G3/4 |
350 |
|
2.5 |
15 |
108 |
45 |
135 |
100 |
78 |
18 |
4-18 |
G3/8 |
32 |
20 |
117 |
55 |
145 |
110 |
85 |
18 |
4-18 |
G3/8 |
40 |
|
25 |
127 |
65 |
160 |
125 |
100 |
20 |
4-18 |
G1/2 |
50 |
|
32 |
140 |
78 |
180 |
145 |
120 |
20 |
8-18 |
G1/2 |
65 |
|
40 |
165 |
85 |
180 |
145 |
120 |
22 |
8-18 |
G1/2 |
65 |
|
50 |
178 |
100 |
195 |
160 |
135 |
22 |
8-18 |
G1/2 |
80 |
|
65 |
203 |
120 |
230 |
190 |
160 |
26 |
8-25 |
G1/2 |
125 |
|
80 |
229 |
135 |
300 |
250 |
218 |
28 |
8-25 |
G1/2 |
150 |
|
100 |
254 |
155 |
360 |
310 |
278 |
30 |
12-25 |
G1/2 |
200 |
|
125 |
267 |
185 |
425 |
370 |
332 |
30 |
12-25 |
G1/2 |
200 |
|
150 |
292 |
210 |
425 |
370 |
332 |
32 |
12-30 |
G1/2 |
250 |
|
200 |
330 |
265 |
550 |
490 |
448 |
40 |
16-34 |
G3/4 |
