当前位置:首页 >> 真空阀门 >> 真空蝶阀 >> GIQ-A型气动高真空蝶阀
更新时间 2024-12-22 0:10:10


真空蝶阀
    GIQ-A型气动高真空蝶阀
    GIQ-A型气动高真空蝶阀   产品名称: GIQ-A型气动高真空蝶阀
    型号:GIQ-A
    口径:DN50-800
    压力:0.6×106 ~1.3×10-4
    材质:304、316、316L不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【GIQ-A型气动高真空蝶阀

       GIQ-A型气动高真空蝶阀详细介绍


    GIQ-A型气动高真空蝶阀产品概述:

    GIQ-A型系列气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力,通过电磁换向阀改变气路方向,执行气缸推动,使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。适用的工作介质为空气和非腐蚀性气体。气动执行器控制的气动蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配信号反馈控制,防爆电气装置及气源处理元件。

    GIQ-A型气动高真空蝶阀技术性能:
    适用范围(Pa)
    2x105~1.3x10-5
    阀门漏率(Pa.L/S)
    ≤1.3x10-6
    介质温度(℃)

    -25~+80(密封材料为丁腈橡胶)
    -30~+150(密封材料为氟橡胶)

    气源压力(MPa)
    0.4~0.6
    法兰标准
    GB/T6070
    安装位置
    任意
    电源电压
    标准出厂:AC220V/50Hz
    特殊指定:AC110V;DC24V;DC12V等
    信号反馈
    标准出厂:不带反馈信号
    特殊指定:磁性开关DV/AC5~240V

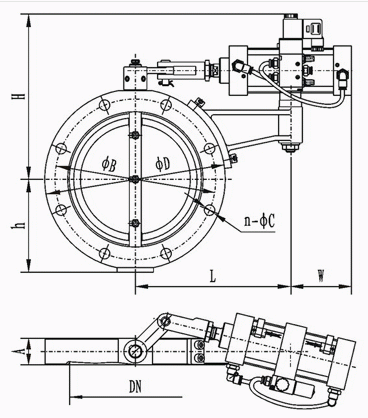

    GIQ-A型气动高真空蝶阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    GIQ-A型气动高真空蝶阀连接尺寸:
    型号
    通径(DN)
    ΦD
    ΦB
    H
    h
    A
    L
    W
    n-ΦC
    GIQ-50A
    50
    110
    90
    162
    55
    26
    160
    62
    4-Φ9
    GIQ-63A
    63
    130
    110
    172
    66
    32
    180
    81
    GIQ-80A
    80
    145
    125
    178
    74
    8-Φ9
    GIQ-100A
    100
    165
    145
    187
    84
    8-Φ12
    GIQ-125A
    125
    200
    175
    208
    102
    35
    207
    86
    GIQ-150A
    150
    225
    200
    220
    114
    GIQ-200A
    200
    285
    260
    256
    146
    45
    236
    100
    12-Φ11
    GIQ-250A
    250
    335
    310
    282
    173
    50
    GIQ-300A
    300
    425
    395
    350
    216
    55
    280
    118
    12-Φ14
    GIQ-400A
    400
    510
    480
    392
    259
    60
    304
    130
    16-Φ14
    GIQ-500A
    500
    600
    565
    440
    312
    80
    350
    175
    12-Φ18
    GIQ-600A
    600
    710
    670
    525
    366
    100
    360
    212
    12-Φ21
    GIQ-800A
    800
    920
    880
    690
    473
    130
    520
    268
    20-Φ21
