杠杆式减压阀
| 杠杆式减压阀 |
 |
产品名称： | 杠杆式减压阀 | |||||
| 型号： | Y45H、Y45Y | ||||||
| 口径： | DN50-500 | ||||||
| 压力： | PN1.0-16.0MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【杠杆式减压阀】 | |||||||
杠杆式减压阀详细介绍
杠杆式减压阀产品概述：
杠杆式减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，升降调节。其调节机构采用杠杆式，可配用角行程电动执行机构，实现遥控和自动控制。本系列减压比用到0.6较为合适。本薄膜型减压阀主要用于蒸汽管路，调节压力。关广泛应用在热电联产、轻纺、印染、石化、制糖等行业中。
杠杆式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
型号
|
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
阀座
|
Y45H（Y）-64
Y45H（Y）-100
|
材料
|
WCB
|
38CrMoAIA
|
2Cr13
|
1Cr18Ni9Ti
|
Y45H（Y）-64I
Y45H（Y）-100I
|
ZG20CrMo
|
1Cr18Ni9Ti
|

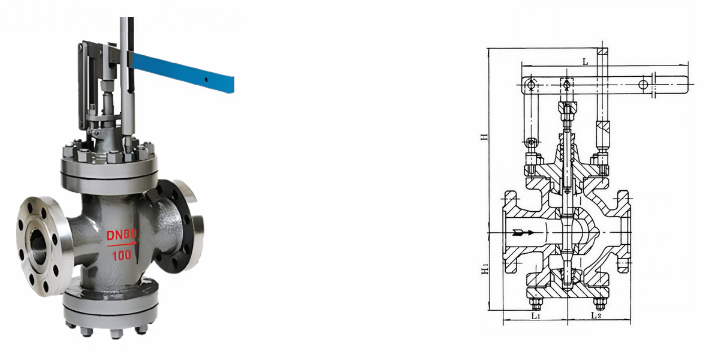

杠杆式减压阀外形结构图：
杠杆式减压阀外形尺寸表：
公称压力
|
工程通径
|
尺 寸
|
||||
6.4
10.0
|
H
|
H1
|
L
|
L1
|
L2
|
|
50
|
510
|
200
|
565
|
150
|
150
|
|
80
|
555
|
220
|
650
|
190
|
190
|
|
100
|
582
|
245
|
800
|
200
|
200
|
|
150
|
654
|
318
|
800
|
220
|
225
|
|
200
|
725
|
355
|
800
|
250
|
250
|
|
250
|
750
|
390
|
800
|
272
|
275
|
|
300
|
918
|
475
|
1000
|
355
|
395
|
|
400
|
1080
|
660
|
1000
|
400
|
550
|
|
500
|
1635
|
800
|
1000
|
450
|
680
|
|
杠杆式减压阀订货参数及注意事项：
尊敬的客户！如果您需要订购杠杆式减压阀产品，咨询时请提供公称通径、公称压力、阀前阀后压力、温度范围、阀体材质及阀内件等。
