节流截止放空阀
节流截止放空阀 |
产品名称: | 节流截止放空阀 | ||||||
型号: | FJ41Y/F、FJL41Y/F | ||||||
口径: | DN25-250 | ||||||
压力: | 1.6-16.0MPa | ||||||
材质: | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【节流截止放空阀】 |
节流截止放空阀详细介绍
节流截止放空阀应用范围:
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作关闭介质装置。节流截止放空阀产品特点:
1、节流截止放空阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
2、节流截止放空阀采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。
4、阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。
6、节流截止放空阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。
8、节流截止放空阀可以进行在线维修,管线可以带压状态下更换填料等一系列易损件
9、节流截止放空阀的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。
节流截止放空阀工作原理:
节流截止放空阀性能规范:
节流截止放空阀零件材料:
节流截止放空阀外形结构图:
节流截止放空阀连接尺寸:
节流截止放空阀工作原理:
1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座,进一步开启,小节流头处形成一级节流,高速流体经缓压节流后直接流向小阀瓣,由于阀套窗口边缘是最终节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。
节流截止放空阀性能规范:
压力等级 | 常温下压力试验(MPa) | 适用温度(℃) | 适用介质 | |||||||
密封 | 上密封 | 壳体 | 气体低 压密封 |
“ G”型 | “ D”型 | 普通型 | 抗硫型 | 基本型 | ||
公称压力 | 1.6 | 1.76 | 1.76 | 2.4 | 0.6 | -29~250 | -45~121 | -29~121 | 含H2S和 Co2> 500Mg/m3 的介质 |
石油、 天然气、 水等 |
2.5 | 2.75 | 2.75 | 3.75 | 0.6 | ||||||
4.0 | 4.4 | 4.4 | 6.0 | 0.6 | ||||||
6.4 | 7.04 | 7.04 | 9.6 | 0.6 | ||||||
10.0 | 11.0 | 11.0 | 15.0 | 0.6 | ||||||
16.0 | 17.6 | 17.6 | 24.0 | 0.6 |
节流截止放空阀零件材料:
零件名称 | 阀体、阀盖 | 阀瓣 | 阀杆 | 阀座 | 阔杆螺母 | 密封面 | 填料 | 密封指 |
基本型 | WCB | 合金钢 (特殊处理) |
不锈钢 | 合金钢 (特殊处理) |
铝青铜 | 填充四氟 | 填充四氟 膨胀石墨 |
耐油密封脂 |
抗硫型 | 抗硫不锈钢 | 抗硫密封脂 |

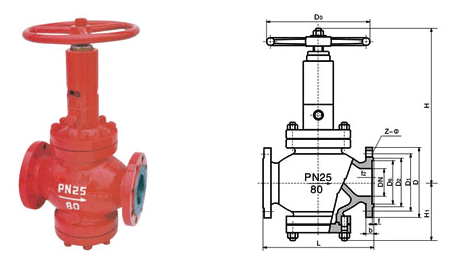

节流截止放空阀外形结构图:
节流截止放空阀连接尺寸:
PN
(MPa)
|
DN
(mm)
|
尺寸(mm) | 重量(kg) | |||
L | H | H1 | D0 | |||
1.6 | 25 | 216 | 243 | 86 | 180 | 17 |
40 | 230 | 265 | 108 | 250 | 24 | |
50 | 230 | 346 | 115 | 250 | 27 | |
80 | 310 | 409 | 146 | 300 | 52 | |
100 | 350 | 433 | 163 | 300 | 60 | |
150 | 480 | 521 | 202 | 350 | 125 | |
200 | 600 | 594 | 292 | 350 | 165 | |
250 | 730 | 621 | 355 | 400 | 285 | |
2.5 | 25 | 216 | 243 | 86 | 180 | 17 |
40 | 230 | 265 | 108 | 250 | 24 | |
50 | 230 | 346 | 115 | 250 | 27 | |
80 | 310 | 409 | 146 | 300 | 55 | |
100 | 350 | 433 | 163 | 300 | 66 | |
150 | 480 | 521 | 202 | 350 | 140 | |
200 | 600 | 594 | 292 | 350 | 180 | |
250 | 730 | 621 | 355 | 400 | 310 | |
4.0 | 25 | 216 | 243 | 86 | 180 | 20 |
40 | 230 | 265 | 108 | 250 | 29 | |
50 | 230 | 346 | 115 | 250 | 32 | |
80 | 310 | 409 | 146 | 300 | 67 | |
100 | 350 | 433 | 163 | 300 | 80 | |
150 | 480 | 521 | 202 | 350 | 168 | |
200 | 600 | 594 | 292 | 350 | 215 | |
250 | 730 | 621 | 355 | 400 | 372 |
PN (MPa) |
DN (mm) |
尺寸(mm) | 重量(kg) | |||
L | H | H1 | D0 | |||
6.4 | 25 | 216 | 243 | 86 | 180 | 20 |
40 | 230 | 265 | 108 | 250 | 29 | |
50 | 230 | 346 | 115 | 250 | 32 | |
80 | 310 | 409 | 146 | 300 | 67 | |
100 | 350 | 433 | 163 | 300 | 80 | |
150 | 480 | 521 | 202 | 350 | 168 | |
200 | 600 | 594 | 292 | 350 | 215 | |
250 | 730 | 621 | 355 | 400 | 372 | |
10.0 | 25 | 230 | 245 | 78 | 200 | 29 |
40 | 260 | 265 | 106 | 250 | 42 | |
50 | 300 | 287 | 110 | 300 | 55 | |
80 | 380 | 409 | 152 | 350 | 95 | |
100 | 430 | 433 | 169 | 350 | 120 | |
150 | 559 | 531 | 225 | 400 | 240 | |
200 | 660 | 709 | 321 | 500 | 310 | |
250 | 787 | 817 | 399 | 500 | 530 | |
16.0 | 25 | 230 | 215 | 78 | 200 | 35 |
40 | 260 | 265 | 105 | 250 | 50 | |
50 | 300 | 237 | 110 | 300 | 65 | |
80 | 390 | 414 | 155 | 350 | 116 | |
100 | 450 | 440 | 175 | 350 | 145 |
