油田闸阀
| 钻井高压泥浆闸阀 |
 |
产品名称： | 钻井高压泥浆闸阀 | |||||
| 型号： | Z23Y/X | ||||||
| 口径： | DN25-100 | ||||||
| 压力： | 1.6-42.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【钻井高压泥浆闸阀】 | |||||||
钻井高压泥浆闸阀详细介绍
钻井高压泥浆闸阀产品概述：
钻井高压泥浆闸阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭，连接形式为梯形螺纹或法兰式，安装快速方便，钢性强，安全可靠，阀座与闸板密封效果好，开启轻便。阀门两端与管道连接密封，采用球面活动接触与0型橡胶密封圈相结合的活动接头，产品结构性能可靠，特别适用于管道两端中心要求不高的场合。
钻井高压泥浆闸阀使用说明：
1、由于闸板是沿通道中心线垂直方向移动的关闭件，只起切断通道的作用，因而该阀不作为节流阀使用。即闸板工作状态只有两个位置，全开或全关。特别注意：在操作过程中禁止将 阀门处于半关状态工作。
2、逆时针旋转手轮，使闸阀全部打开，然后顺时会反手轮1/4-1/2圈。
3、顺时针旋转手轮，使闸阀全部关闭，然后逆时会反转手轮1/4-1/2圈。
4、在运输过程中，应避免在手轮上拴起重绳索。
5、在操作过程中，旋转手轮快到行程终点时，不可太快，以免闸板卡死，和阀盖以上部分一起取出。
钻井高压泥浆闸阀应用范围：
高压泥浆平板闸阀主要用于油田钻井行业输送高压泥浆的管路上，作闭路装置。也可用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
钻井高压泥浆闸阀性能规范：
适用范围
|
PN10.0～42.0MPa
|
DN25～200mm
|
|
适用温度
|
-29～121℃
|
||
适用介质
|
普通型
|
石油、天然气、成油品、水等
|
|
抗硫型
|
含H2S、CO2的石油、天然气等
|
||
连接形式
|
法兰端、焊接端、卡箍端
|
||
驱动方式
|
手动、电动、气动等
|
||
钻井高压泥浆闸阀零件材料：
零件名称
|
阀体、阀盖
|
闸板
|
阀杆
|
阀座
|
阀杆螺母
|
填料
|
"Z"型
|
WCB、铬钼钢
|
合金钢（焊硬质合金)
|
不锈钢
|
合金钢（焊硬质合金)
|
铝青铜
|
聚四氟乙烯、氟橡胶 PTFE、
|

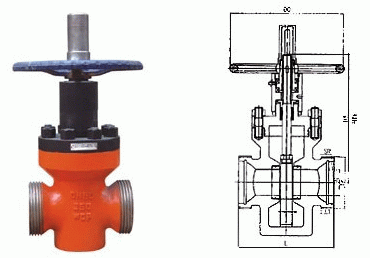

钻井高压泥浆闸阀外形结构图：
钻井高压泥浆闸阀连接尺寸：
公称通径 DN(mm) |
尺寸(mm) |
重量 (Kg) |
|||||||
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
DO |
||
50 |
47 |
212 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
65 |
57 |
235 |
30 |
130×6 |
40 |
402 |
330 |
480 |
75 |
80 |
70 |
267 |
35 |
150×6 |
60 |
495 |
41 1 |
500 |
90 |
100 |
92 |
330 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |
