当前位置:首页 >> 塑料阀门 >> 电动塑料阀门 >> 电动塑料蝶阀
更新时间 2024-12-22 0:07:10


电动塑料阀门
    电动塑料蝶阀
    电动塑料蝶阀   产品名称: 电动塑料蝶阀
    型号:D971X-10S
    口径:DN50-600
    压力:1.0-2.5MPa
    材质:RPP/PPH/UPVC/CPVC/PVDF

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【电动塑料蝶阀

       电动塑料蝶阀详细介绍


    D971X-10S电动塑料蝶阀概述:

    电动塑料蝶阀阀体结构为中线式D971X-10S电动塑料蝶阀(亦称PVC电动蝶阀)采用一体式电动执行器和塑料蝶阀组成。输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动塑料蝶阀(PVC电动蝶阀)被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。阀杆与蝶板融为一体,蝶板旋转90°,即可实现阀门的启闭过程。连接方式为对夹式。适用介质:水、空气、油类、腐蚀性化学液体,塑料蝶阀分类:手柄式塑料蝶阀,蜗轮式塑料蝶阀,气动塑料蝶阀,电动塑料蝶阀等。

    D971X-10S电动塑料蝶阀性能特点:
    1、电动塑料蝶阀的阀体只需最小的安装空间,工作原理简单可靠;
    2、近似等百分比的流量特性,可用于调节或开关式控制;
    3、电动塑料蝶阀的阀体配合标准的凸面管道法兰;
    4、优越的经济性能使得蝶阀的应用行业最为广泛;
    5、电动塑料蝶阀具有很大的流通能力,经过阀门的压力损失极小;
    6、蝶阀阀体具有非常显著的经济性,尤其是较大口径的蝶阀;
    7、电动塑料蝶阀特别适合于介质较洁净的液体和气体。

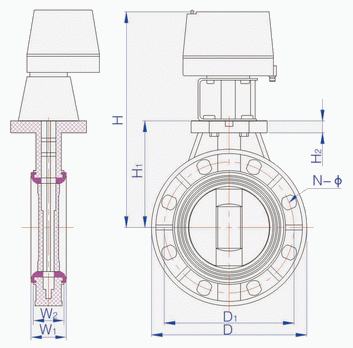

    D971X-10S电动塑料蝶阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    D971X-10S电动塑料蝶阀连接尺寸:

    公称通径

    D1

    N-Φ

    D

    H1

    H2

    W1

    W2

    50

    125

    4-18

    165

    103

    13

    42.5

    34.6

    65

    145

    4-18

    185

    113

    13

    46

    37

    80

    160

    8-18

    200

    115

    13

    46

    37

    100

    180

    8-18

    229

    135.5

    13

    56

    47

    125

    210

    8-18

    257

    165

    15

    69

    57

    150

    240

    8-22

    285

    177

    19

    72

    62

    200

    295

    8-22

    343

    210

    21

    85

    69

    250

    350

    12-22

    411

    242

    22

    109

    95.5

    300

    400

    12-22

    490

    302

    26

    133

    116.5

    350

    460

    16-22

    530

    300

    25.5

    127

    113

    400

    515

    16-27

    600

    318

    32

    166.4

    160

    450

    565

    20-27

    630

    370

    35

    179

    171

    500

    620

    20-27

    696

    410

    34

    189.5

    180

    600

    725

    20-30

    813

    480

    43

    210

    201

    单位为毫米(mm)


    D971X-10S电动塑料蝶阀安装维护说明:
    电动塑料蝶阀具有内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单(电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC,防护等级:相当IP67、隔爆标志:ExdⅡBT4)。安装前应完成以下工作:
    1、仔细核对电动塑料蝶阀使用情况是否与其性能规范相符;(温度、压力、介质)
    2、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;
    3、阀在安装之前,最好处于关闭状态为宜,焊接时应将阀门通道用盖板挡住;防止颗粒、杂物搓伤密封面;
    4、DN200口径以上中线对夹式电动蝶阀必须配专用法兰;
    5、安装、调试人员要仔细阅读使用说明书和气动、电动执行器等说明书,严格按说明书、接线图进行安装、操作、调试及接线;
    6、用户要求试压时,务必用两端法兰对夹装好或在阀门试压台试压;
    7、应存放在干燥通风的室内,检查通道及密封面是否有杂物,并及时清除,两端通道必须封口,严禁堆放。

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【电动塑料蝶阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
