水上式底阀
水上式底阀 |
产品名称: | 水上式底阀 | ||||||
型号: | SSDF | ||||||
口径: | DN50-600 | ||||||
压力: | 0.25-2.5MPa | ||||||
材质: | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【水上式底阀】 |
水上式底阀详细介绍
水上式底阀用途与概述:
该阀是底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小,安装简单,维修方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用双节能5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。可在泵前用,代替底阀。可在泵后用,代替止回阀。水上式底阀结构与原理:

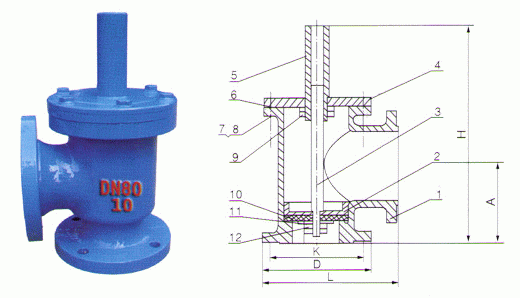

本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。
水上式底阀使用说明:
水上式底阀产品实物图:
序号
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
名称
|
阀体
|
阀瓣
|
阀杆
|
阀盖
|
阀杆套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
压板
|
螺母
|
水上式底阀使用说明:
1、安装要求:安装在水泵吸水管的垂直管与水平管的转弯处,安装时应保证其垂直状态。
2、启动:首次启动前向水平管中充满水之后迅即启动,造成吸水管内半真空状态,将水吸入竖直管,以完成泵水过程。吸程过大时需要重复几次充水启动,以后停泵,开泵前不必充水。
3、检修:一般情况下使用不必检修。当需要检修时,只须将水上式底阀上面的阀盖打开,更换橡胶垫即可,检修后仍按首次启泵方法启动。
水上式底阀外形尺寸:
公称通径
DN(mm)
|
D
|
D1
|
A
|
B
|
||
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
50
|
140
|
160
|
110
|
125
|
100
|
100
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|

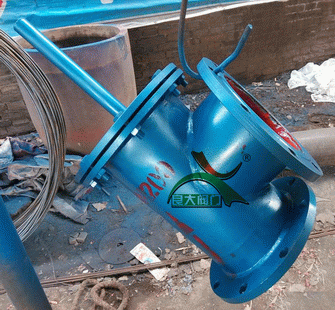

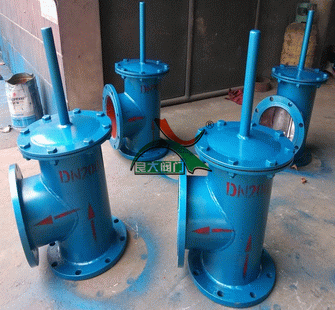

水上式底阀产品实物图:
