热动力式疏水阀
| CS19H、CS69H热动力式蒸汽疏水阀 |
 |
产品名称： | CS19H、CS69H热动力式蒸汽疏水阀 | |||||
| 型号： | CS19H、CS69H | ||||||
| 口径： | DN15-50 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【CS19H、CS69H热动力式蒸汽疏水阀】 | |||||||
CS19H、CS69H热动力式蒸汽疏水阀详细介绍
CS19H、CS69H热动力式蒸汽疏水阀产品概述：
CS19H、CS69H热动力式蒸汽疏水阀是一种依靠蒸汽和凝结水通过阀孔时的流速和体积变化的不同热力学性质，使阀片上下产生不同压差，驱动阀片开关阀座孔，从而达到阻汽排水目的的Y型热动力型蒸汽疏水阀，其开始通汽时，空气和凝结水流入阀内，通过凝结水入口将阀片往上推，从凝结水出口排出凝结水和初始进入疏水阀的空气，然后，蒸汽进入疏水阀，由于蒸汽从阀片下面流过的速度比凝结水流过的速度大得多，根据伯努里定理，阀片下面的压力降低，在阀片上的变压室内蒸汽压力作用下，使疏水阀关闭，阀关闭后，来自蒸汽管道的凝结水逐渐聚积在阀片下方，变压室内的压力也会因阀盖向大气散热，而渐渐降低，最终入口凝结水依靠自身压力推动阀片抬起，将关闭后阀片下方产生的凝结水从凝结水出口排除，蒸汽疏水阀开阀，在重复上述关阀开阀过程的同时，仅把产生的凝结水排除出去，达到阻汽排水的效果，从而发挥了蒸汽疏水阀的节能作用。

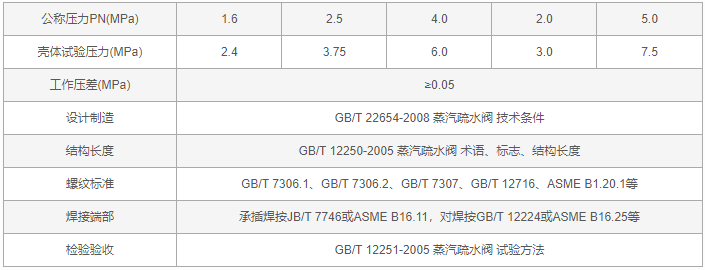

CS19H、CS69H热动力式蒸汽疏水阀技术规范：

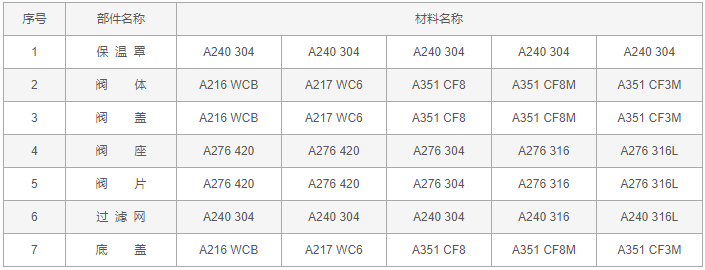

CS19H、CS69H热动力式蒸汽疏水阀零件材料：

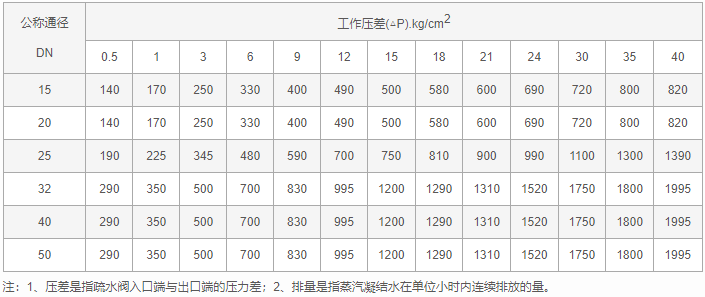

CS19H、CS69H热动力式蒸汽疏水阀排水量表：

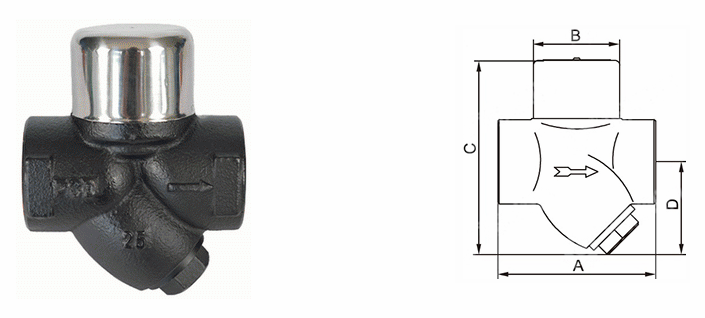

CS19H、CS69H热动力式蒸汽疏水阀外形结构图：

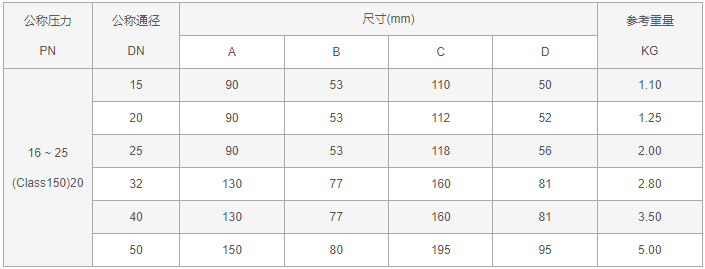

CS19H、CS69H热动力式蒸汽疏水阀外形尺寸表：
CS19H、CS69H热动力式蒸汽疏水阀订货参数：
尊敬的客户！如果您需要订购我公司CS19H、CS69H热动力式蒸汽疏水阀产品，咨询时请说明工作压力、工作压差、阀体材料、内件材质、公称尺寸和公称压力等，本产品连接方式可采用螺纹或承插焊等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【CS19H、CS69H热动力式蒸汽疏水阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
