铸钢旋塞阀

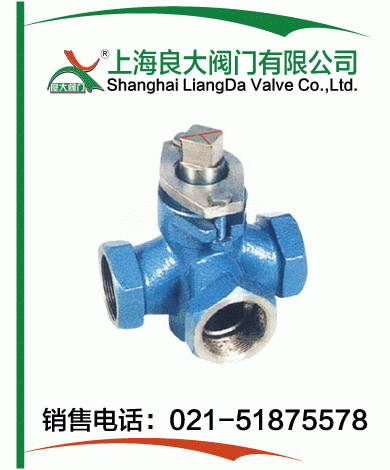

| 三通铸钢旋塞阀 |
 |
产品名称： | 三通铸钢旋塞阀 | |||||
| 型号： | X44W-10C | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、黄铜 | ||||||
|
|||||||
| 您正在浏览：【三通铸钢旋塞阀】 | |||||||
三通铸钢旋塞阀详细介绍
三通铸钢旋塞阀产品概述：
三通铸钢旋塞阀是关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开，实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使旋塞阀的结构变得轻巧，但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。
三通铸钢旋塞阀工作原理：
三通铸钢旋塞阀是一种能快速开关的阀，由于旋密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构，以致一个阀可以获得两个、三个，甚至四个不同的流道。这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
三通铸钢旋塞阀性能规范：
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
壳体
|
密封
|
||||
X44W-1.0C
|
1.0
|
1.5
|
1.1
|
煤气、油品
|
≤200
|
三通铸钢旋塞阀零件材料：
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
X44W-1.0C
|
铸钢
|
铸钢
|
铸钢
|
柔性石墨
油浸石棉盘根 |

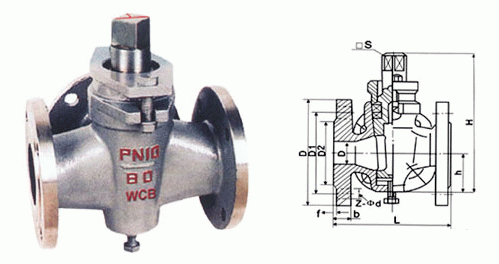

三通铸钢旋塞阀外形结构图：
三通铸钢旋塞阀连接尺寸：
公称压力
PN（MPa） |
公称通径
DN（mm） |
尺寸（mm）
|
|||||||
L
|
D
|
D1
|
D2
|
z-φd
|
□s
|
h
|
H
|
||
1.0
|
25
|
145
|
115
|
85
|
56
|
4╳φ14
|
17
|
38
|
133
|
32
|
170
|
135
|
100
|
78
|
4╳φ18
|
18
|
45
|
152
|
|
40
|
180
|
145
|
110
|
85
|
4╳φ18
|
24
|
55
|
212
|
|
50
|
200
|
160
|
125
|
100
|
4╳φ18
|
28
|
74
|
260
|
|
65
|
220
|
180
|
145
|
120
|
4╳φ18
|
32
|
82
|
295
|
|
80
|
250
|
195
|
160
|
135
|
4╳φ18
|
40
|
95
|
327
|
|
100
|
300
|
215
|
180
|
155
|
8╳φ18
|
45
|
135
|
425
|
|
125
|
350
|
245
|
210
|
185
|
8╳φ18
|
54
|
154
|
482
|
|
150
|
400
|
280
|
240
|
210
|
8╳φ23
|
62
|
172
|
512
|
|
200
|
450
|
335
|
295
|
265
|
8╳φ23
|
75
|
195
|
605
|
|
250
|
530
|
390
|
350
|
320
|
8╳φ23
|
85
|
230
|
660
|
|
300
|
580
|
440
|
400
|
368
|
8╳φ23
|
100
|
263
|
760
|
|
