电站止回阀
| 电站抽汽止回阀 |
 |
产品名称： | 电站抽汽止回阀 | |||||
| 型号： | H664Y | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | PN1.6-32.0MPa | ||||||
| 材质： | 碳钢、锻钢、不锈钢、铬钼钢等 | ||||||
|
|||||||
| 您正在浏览：【电站抽汽止回阀】 | |||||||
电站抽汽止回阀详细介绍
电站抽汽止回阀产品概述：
电站抽汽止回阀是种由阀体、阀瓣、摇杆、摇杆轴、阀杆、阀盖、填料压盖和顶置气动执行机构等组成，用于火力电站汽轮机抽汽系统，能在机组发生故障时，根据控制系统的指令在0.5秒内快速关闭，并可在抽汽管道内介质反流时自动关闭，从而保证汽轮机系统工作安全的阀门。其流道采用流线形设计，流阻系数不大于抽气系统设计要求，阀瓣为经摇杆与阀杆活动连接，阀瓣绕摇杆旋转，可使阀瓣准确的落在阀体密封面上，保证密封面吻合，阀体密封面倾斜一定角度，可以减少关闭时间，减轻冲击。
电站抽汽止回阀工作原理：

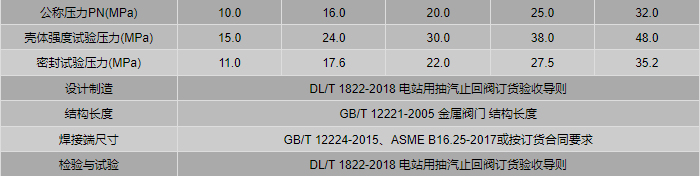

电站抽汽止回阀技术规范：电站抽汽止回阀在接到关闭信号后具有快速关闭的性能，关闭时间满足汽轮机系统保护的要求，从全开到关闭时间小于0.5s。其执行机构与阀门关闭件动作相互独立，气缸故障不影响关闭件动作，具备防止气动装置失效的功能，能在气缸出现卡阻情况下，仍能够在介质力作用下关闭，以确保汽轮机系统安全。对于工作温度高于200℃的工况，气动执行机构和阀门之间采用隔热设计，以使气动装置零部件温度不超过80℃。本产品执行机构设计与制造满足阀门安全、快速关闭以及可靠开启的功能要求。

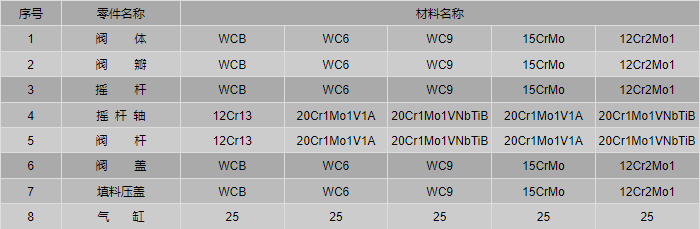

电站抽汽止回阀零件材料：

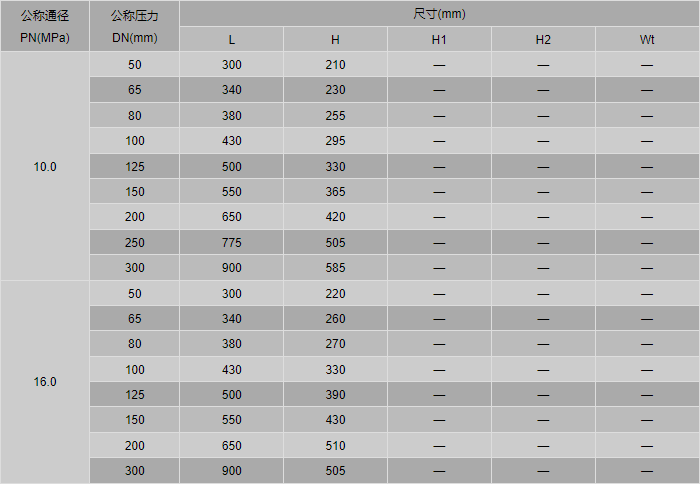

电站抽汽止回阀外形尺寸表：
电站抽汽止回阀订货参数：
尊敬的客户！如果您需要订购我公司电站阀系列产品，咨询时请说明公称通径、公称压力、材质、连接端执行标准、使用介质及介质温度等，本产品有铸造和锻造两种，锻钢阀体一般选用：A105、F22、F91、15CrMo、12Cr2Mo1和10Cr9Mo1VNb等材料，我公司也可根据用户工况具体要求进行针对性设计。
