Y型过滤器

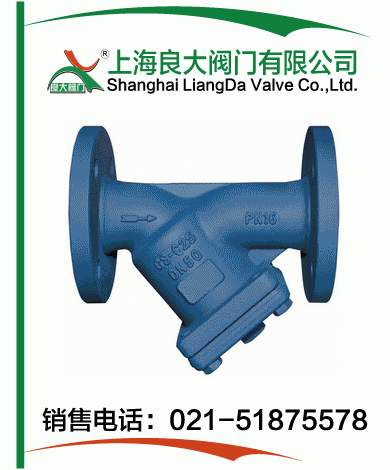

| 法兰德标Y型过滤器 |
 |
产品名称： | 法兰德标Y型过滤器 | |||||
| 型号： | GL41H | ||||||
| 口径： | DN15-400 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸铁、碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰德标Y型过滤器】 | |||||||
法兰德标Y型过滤器详细介绍
法兰德标Y型过滤器产品介绍：
法兰德标Y型过滤器主要由阀体、过滤器、法兰盖等零部件组成，其阀体呈Y形结构，在阀体一段设有流体入口，另一端设有流体出口，入口与出口的中轴线重合，在阀体腹腔内壁上设置有滤芯安装座，滤芯安装座上设有过滤网，过滤网为圆柱管状或空心圆台状，本产品过滤精度比较高，滤芯的维护与更换方便快捷。法兰德标Y型过滤器是我公司采用德标DIN标准生产的一款产品，无论是整体尺寸、温度、压力等级，法兰标准均按照德国标准，其设计标准为DIN3356，结构长度遵循DIN3202，采用DIN2543-2546标准法兰连接，并按照DIN3230标准进行试验和检验。本产品是管路中保护泵、阀门及重要流体控制中必不可缺少的一种过滤装置。
法兰德标Y型过滤器标准规范：
| 制造标准 | DIN EN13709-2003 |
| 结构长度 | DIN EN1092-1:2002 |
| 法兰标准 | DN EN 588-1:1995 |
| 试验标准 | DIN EN12266:2003 |
法兰德标Y型过滤器性能规范：
| 公称压力(MPa) | 壳体试验压力(Mpa) | 密封压力试验(Mpa) | 适用温度(℃) | 适用介质 |
| 1.6 | 2.4 | 1.76 | HT:-10~300℃ CS:-29~450℃ SS:-59~540℃ |
水 蒸汽 油品 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
法兰德标Y型过滤器如盖部需要排污孔（M）规格如下：
| DN15-20 | M10×1.5 |
| DN25-32 | M12×1.5 |
| DN40-80 | M20×1.5 |
| DN100-150 | M27×1.5 |
| DN200-300 | M33×1.5 |
| DN350以上 | M48×2 |
法兰德标Y型过滤器过滤网目数：
| 目数选用参考，过滤网为双层不锈钢材质 | |
| 水介质 | 20-40目 |
| 气介质 | 40-120目 |
| 油介质 | 10-160目 |
法兰德标Y型过滤器零件材料：
| 零件名称 | 碳钢 | 不锈钢 |
| 阀体 | GS-C25、WCB | 奥式体不锈钢 |
| 阀盖 | GS-C25、WCB | 奥式体不锈钢 |
| 网t | SS304 | 奥式体不锈钢 |
| 螺栓 | B7 | 1Cr18Ni9Ti |
| 螺母t | 2H | 1Cr18Ni9Ti |
| 中法兰密封垫片 | 柔性石墨 | 柔性石墨 |

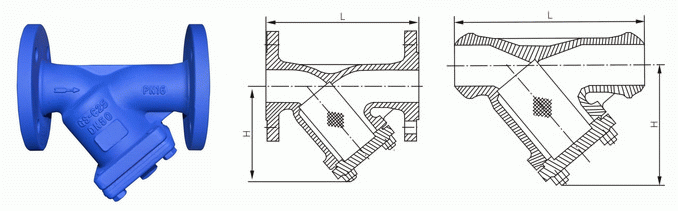

法兰德标Y型过滤器外形结构图：
法兰德标Y型过滤器连接尺寸：
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | 680 | 780 |
| Kv | 7 | 11 | 18 | 26 | 37 | 60 | 100 | 150 | 230 | 330 | 400 | 650 | 1200 | 1900 | 1850 | 2890 |
| PN16重量（Kg) | 3.0 | 4 | 5 | 7 | 9 | 12 | 16 | 21 | 30 | 43 | 61 | 121 | 154 | 255 | 358 | 485 |
| PN25重量（Kg) | 3.5 | 4 | 5.5 | 7 | 9 | 12 | 16 | 21 | 32 | 47 | 64 | 144 | 178 | 285 | 378 | 500 |
| PN40重量（Kg) | 4 | 5 | 6 | 8 | 10 | 13 | 19 | 24.5 | 35 | 51 | 71 | 144 | 178 | 285 | 420 | 520 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰德标Y型过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
