立式衬氟止回阀 |
产品名称: | 立式衬氟止回阀 | ||||||
型号: | H42F46 | ||||||
口径: | DN15-500 | ||||||
压力: | 0.6-2.5MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【立式衬氟止回阀】 |
立式衬氟止回阀详细介绍
立式衬氟止回阀产品概述:
立式衬氟止回阀技术参数:
公称通径(mm) |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
公称压力(MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
阀门材料 |
灰铸铁、碳钢、不锈钢 |
|||||
衬里材料 |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
适用介质 |
详见防腐衬里材料 |
|||||
工作温度(℃) |
||||||
设计制造 |
GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D |
|||||
结构长度 |
GB/T 12221-1989 |
|||||
连接法兰 |
JB/T 82.1-94、GB/T9113.1-2000 |
|||||
压力试验 |
GB/T 13927-1992 |
立式衬氟止回阀产品标准:
设计标准 |
GB12224 |
结构长度 |
GB12221 |
法兰标准 |
JB/T79-94 |
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
立式衬氟止回阀零件材料:
零件名称 |
材料 |
上下阀体 |
铸铁、铸钢、不锈钢、内衬F46、F3 |
阀瓣 |
铸钢、不锈钢、衬F46、F3 |
垫圈 |
F4 |

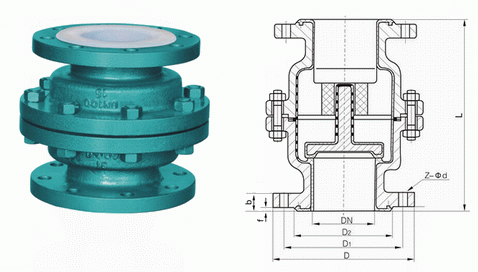

立式衬氟止回阀外形结构图:
立式衬氟止回阀连接尺寸:
公称通径 |
标准值 |
参考值 |
|||||||
DN
(mm)
|
NPS
(inch)
|
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
PN0.6MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
80 |
55 |
40 |
2 |
12 |
4-Φ14 |
2.5 |
20 |
3/4 |
90 |
90 |
65 |
50 |
2 |
14 |
4-Φ14 |
3.5 |
25 |
1 |
100 |
100 |
75 |
60 |
2 |
14 |
4-Φ14 |
4 |
32 |
11/4 |
110 |
120 |
90 |
70 |
2 |
16 |
4-Φ18 |
5 |
40 |
11/2 |
125 |
130 |
100 |
80 |
3 |
16 |
4-Φ18 |
6 |
50 |
2 |
140 |
140 |
110 |
90 |
3 |
16 |
4-Φ18 |
8 |
65 |
21/2 |
160 |
160 |
130 |
110 |
3 |
16 |
4-Φ18 |
10 |
80 |
3 |
185 |
185 |
150 |
125 |
3 |
18 |
8-Φ18 |
13 |
100 |
4 |
210 |
205 |
170 |
145 |
3 |
18 |
8-Φ18 |
25 |
150 |
6 |
300 |
260 |
225 |
200 |
3 |
20 |
8-Φ23 |
46 |
200 |
8 |
380 |
315 |
280 |
255 |
3 |
22 |
12-Φ23 |
100 |
250 |
10 |
356 |
370 |
335 |
310 |
3 |
24 |
12-Φ23 |
155 |
300 |
12 |
457 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
180 |
350 |
14 |
533 |
485 |
445 |
412 |
4 |
26 |
16-Φ23 |
220 |
400 |
16 |
572 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
275 |
450 |
18 |
610 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
300 |
500 |
20 |
610 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
392 |
PN1.0MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
32 |
11/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
40 |
11/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
65 |
21/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
13 |
100 |
4 |
210 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
25 |
150 |
6 |
300 |
280 |
240 |
210 |
3 |
24 |
8-Ф23 |
46 |
200 |
8 |
380 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
100 |
250 |
10 |
356 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
155 |
300 |
12 |
457 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
180 |
350 |
14 |
533 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
220 |
400 |
16 |
572 |
565 |
515 |
482 |
4 |
32 |
16-Ф25 |
275 |
450 |
18 |
610 |
615 |
565 |
532 |
4 |
32 |
20-Ф25 |
300 |
500 |
20 |
610 |
670 |
620 |
585 |
4 |
34 |
20-Ф25 |
392 |
PN1.6MPa主要连接尺寸 |
|||||||||
15 |
1/2 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
2.5 |
20 |
3/4 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
3.5 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
4 |
32 |
11/4 |
110 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
5 |
40 |
11/2 |
125 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
6 |
50 |
2 |
140 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
8 |
65 |
21/2 |
160 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
10 |
80 |
3 |
185 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
13.5 |
100 |
4 |
210 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
28.5 |
150 |
6 |
300 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
48 |
200 |
8 |
380 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
105 |
250 |
10 |
356 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
165 |
300 |
12 |
457 |
460 |
410 |
375 |
4 |
34 |
12-Ф25 |
195 |
350 |
14 |
533 |
520 |
470 |
435 |
4 |
38 |
16-Ф25 |
238 |
400 |
16 |
572 |
580 |
525 |
485 |
4 |
40 |
16-Ф30 |
295 |
