当前位置:首页 >> 电动阀门 >> 电动球阀 >> 电动高真空(压力)球阀
更新时间 2024-12-22 0:10:22


电动球阀
    电动高真空(压力)球阀
    电动高真空(压力)球阀   产品名称: 电动高真空(压力)球阀
    型号:GUD
    口径:DN10-200
    压力:0.6×106 ~1.3×10-4
    材质:304、316、316L不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【电动高真空(压力)球阀

       电动高真空(压力)球阀详细介绍


    电动高真空(压力)球阀产品概述:

    电动高真空(压力)球阀是应用在真空系统中(又能适用一定的压力下)开启或切断气流的高真空球阀。执行机构采用回转型电动,电子调节式驱动装置,通过外接电源切换或外部输入信号来实现阀门启闭或中间位置的控制。本阀门外形结构紧凑,美观,密封座补偿式设计。有自动补偿密封座磨损功能,密封可靠,寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。

    电动高真空(压力)球阀技术性能:
    用范围(Pa)

    快卸法兰(KF)2x105~1.3x10-5
    活套法兰16x105~1.3x10-5

    阀门漏率(Pa.L/S)
    ≤1.3x10-5
    开闭时间(S)
    DN≤32 20; DN≥40 30
    介质温度(℃)

    标准出厂:-30~+150
    特殊指定:-30~+240

    法兰标准
    GB4982;GB/T6070
    安装位置
    任意
    控制电路

    标准出厂:AC220V/50Hz开关型
    特殊指定:AC380V;DC24V开关型
    4~20mADC调节型

    信号反馈
    标准出厂:带无源触点型
    特殊指定:调节型4~20mADC

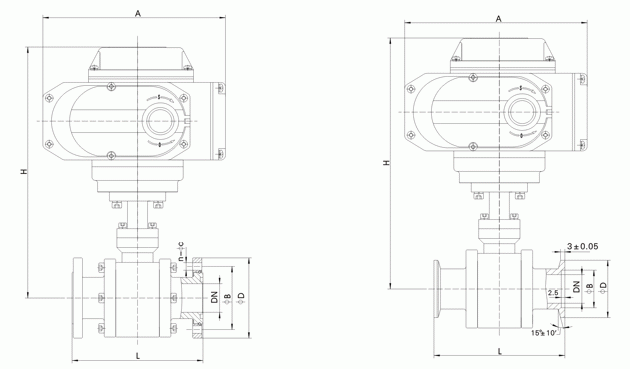

    电动高真空(压力)球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    电动高真空(压力)球阀连接尺寸:
    快卸法兰(KF)连接及外形尺寸(GB4982)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    GUD-10/KF
    10
    30
    12.2
    175
    92
    160
    GUD-16/KF
    16
    30
    17.2
    178
    100
    GUD-25/KF
    25
    40
    26.2
    193
    114
    GUD-40/KF
    40
    55
    41.2
    248
    165
    196
    GUD-50/KF
    50
    75
    52.2
    257
    175

    活套法兰连接及外形尺寸(GB/T6070)
    型号
    通径(DN)
    ΦD
    ΦB
    H
    L
    A
    n-ΦC
    GUD-10 10 55 40 170 92
    160
    4-6.5
    GUD-16
    16
    60
    45
    178
    100
    GUD-20 20 65 50 191 114
    GUD-25
    25
    70
    55
    193
    114
    4-9
    GUD-32
    32
    90
    70
    211
    140
    GUD-40
    40
    100
    80
    248
    165
    196
    GUD-50
    50
    110
    90
    257
    175
    GUD-63
    63
    130
    110
    275
    186
    GUD-80
    80
    145
    125
    300
    198
    8-9
    GUD-100
    100
    165
    145
    338
    220
    GUD-125
    125
    200
    175
    373
    266
    255
    8-11
    GUD-150
    150
    225
    200
    390
    296
    GUD-200 200 285 260 512 390 310 12-12

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【电动高真空(压力)球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
