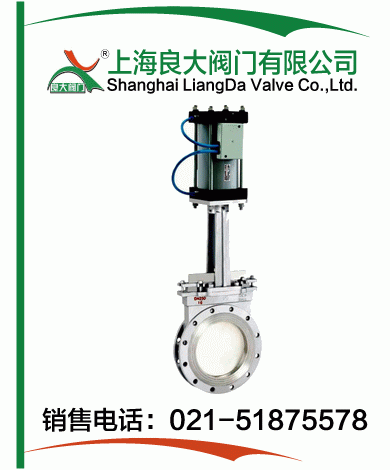

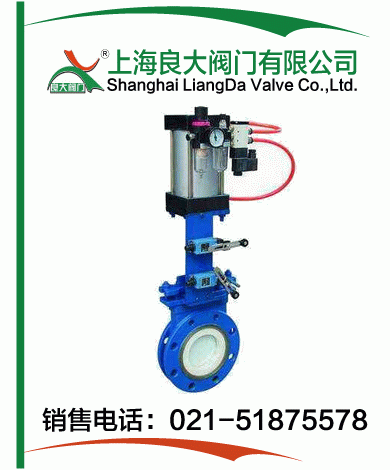

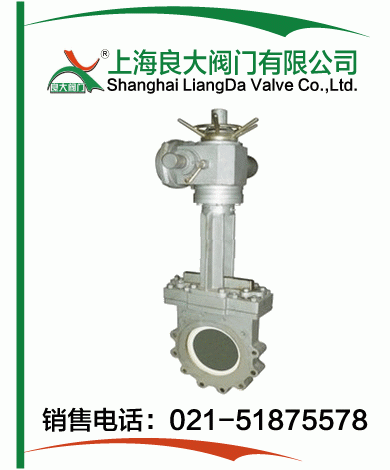

陶瓷刀闸阀
| 气动陶瓷刀闸阀 |
 |
产品名称： | 气动陶瓷刀闸阀 | |||||
| 型号： | PZ673TC | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【气动陶瓷刀闸阀】 | |||||||
气动陶瓷刀闸阀详细介绍
气动陶瓷刀闸阀产品概述：
气动陶瓷刀闸阀适于用高硬度的颗粒等介质，有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂石子煤系统。可采用手动、气动和电动、电液联动等驱动方式。气动陶瓷刀闸阀闸板、阀座密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。气动陶瓷刀闸阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。
气动陶瓷刀闸阀应用规范：
| 设计与制造 | JB/T 8691 | |
| 连接端尺寸 | 结构长度 | GB/T 15188.2 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GB/T JB/T8691 | |
| 材料 | 碳钢 | GB/T 12229 |
| 标志 | GB/T 12220 | |
| 供货 | GB/T 12252 | |
气动陶瓷刀闸阀零件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀座 | 结构陶瓷 | 7 | 连接架 | WCB |
| 2 | 阀体 | WCB | 8 | 支架 | WCB |
| 3 | 阀板 | 不锈钢+结构陶瓷 | 9 | 螺母 | 25# |
| 4 | 填料 | 柔性石墨 | 10 | 连接盘 | WCB |
| 5 | 填料压盖 | WCB | 11 | 气动装置 | 成品件 |
| 6 | 锁轴 | 2Cr13 | 12 |

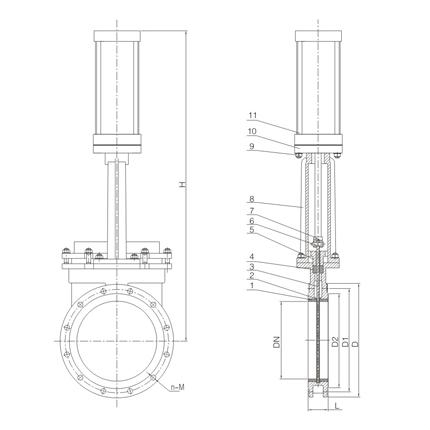

气动陶瓷刀闸阀外形结构图：
气动陶瓷刀闸阀连接尺寸：
| DN | PN(Mpa) | L | D | D1 | D2 | H | N-M |
| 50 | 1.0 | 43 | 165 | 125 | 99 | 285 | 4-M16 |
| 65 | 46 | 185 | 145 | 118 | 300 | 4-M16 | |
| 80 | 46 | 200 | 160 | 132 | 315 | 8-M16 | |
| 100 | 52 | 220 | 180 | 156 | 365 | 8-M16 | |
| 125 | 56 | 250 | 210 | 184 | 400 | 8-M16 | |
| 150 | 56 | 285 | 240 | 211 | 475 | 8-M20 | |
| 200 | 60 | 340 | 295 | 266 | 540 | 8-M20 | |
| 250 | 68 | 395 | 350 | 319 | 630 | 12-M20 | |
| 300 | 78 | 445 | 400 | 370 | 780 | 12-M20 | |
| 350 | 90 | 505 | 460 | 429 | 885 | 16-M20 | |
| 400 | 90 | 565 | 515 | 480 | 990 | 16-M24 | |
| 450 | 90 | 615 | 565 | 530 | 1100 | 20-M24 | |
| 500 | 114 | 670 | 620 | 582 | 1200 | 20-M24 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 24-M30 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动陶瓷刀闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
