美标波纹管闸阀详细介绍

---

美标波纹管闸阀应用：

美标波纹管闸阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。

美标波纹管闸阀优点：
1、结构合理、密封可靠、性能优良、造型美观。
2、

密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长



。



3、

阀杆调质及表面氮化处理，有良好的抗腐及抗摩擦性能



。

4、双重密封，性能更安全可靠

。

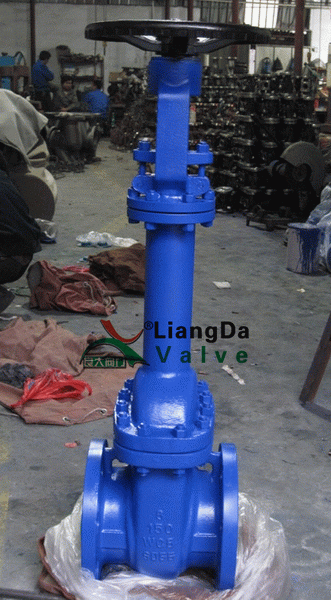

美标波纹管闸阀实物照片：

美标波纹管闸阀性能规范：

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

美标波纹管闸阀技术规范：

结构形式	BB-BG-OS  Y
驱动方式	手动
	电动
设计标准	API1600、API6D
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598、API6D

美标波纹管闸阀零件材料：

序号	名称	材质
1	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	阀板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	垫片	柔性石墨+不锈钢
5	双头螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	ASTM A536 Gr.60-40-18、A216-WCB

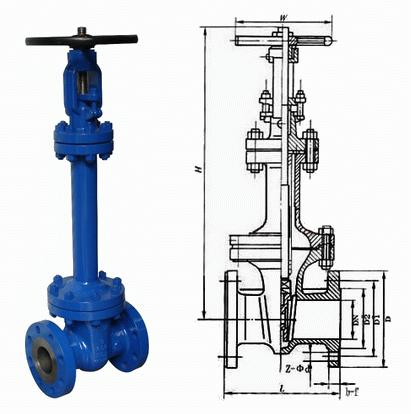

美标波纹管闸阀外形结构图：

美标波纹管闸阀连接尺寸：

型号	WZ41-150LB
压力	150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

型号	YDAWZ41-300LB
压力	300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

型号	WZ41-600LB
压力	600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730
