乙炔阻火器
| 乙炔阻火器 |
 |
产品名称： | 乙炔阻火器 | |||||
| 型号： | HF-4-3 | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【乙炔阻火器】 | |||||||
乙炔阻火器详细介绍
乙炔阻火器产品概述：
HF-4-3乙炔阻火器是一种乙炔专用的回火器，采用特种铜合金和不锈钢、碳钢制作而成。它在乙炔管道中具有阻止火苗的特点。可有效地切断火源，杜绝管道中燃爆事故的发生。在工业乙炔管道过程中，越来越显示它的必要性与阻燃的优越性。上海戎钛阀门HF乙炔阻火器爆性能合格，连续13次阻爆性能试验每次均能阻火。耐烧性能合格，耐烧试验1小时无回火现象。壳体水压试验合格。符合国家标准GB5908-86的要求。
乙炔阻火器工作原理：
HF乙炔阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。
乙炔阻火器阻火层介绍：
采用不锈钢“N”形，双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

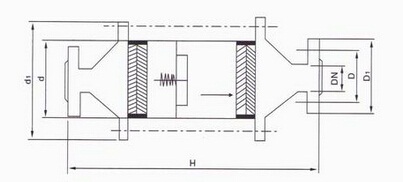

乙炔阻火器外形结构图：
乙炔阻火器连接尺寸：
乙炔阻火器性能优点：
乙炔阻火器连接尺寸：
规格 |
PN (MPa) |
安装尺寸 |
螺栓 |
|||||
D |
D1 |
d1 |
d |
H |
数量 |
螺纹 |
||
DN25 |
1.0 |
85 |
115 |
140 |
89 |
330 |
4 |
M12 |
DN50 |
125 |
165 |
190 |
108 |
375 |
4 |
M16 |
|
DN65 |
145 |
185 |
210 |
133 |
420 |
4 |
M16 |
|
DN80 |
160 |
200 |
240 |
159 |
460 |
4 |
M16 |
|
DN100 |
180 |
220 |
265 |
180 |
500 |
8 |
M16 |
|
DN150 |
240 |
285 |
320 |
240 |
600 |
8 |
M20 |
|
DN200 |
295 |
340 |
375 |
295 |
650 |
8 |
M20 |
|
乙炔阻火器性能优点：
1、可以迅速阻断火源，杜绝管道中燃爆事故的发生。
2、可以有效地防止乙炔管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源。
3、可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。
