低温截止阀
| 低温焊接截止阀 |
 |
产品名称： | 低温焊接截止阀 | |||||
| 型号： | DJ61F | ||||||
| 口径： | DN10-150 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 锻钢、低温钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【低温焊接截止阀】 | |||||||
低温焊接截止阀详细介绍
低温焊接截止阀产品概述：
低温焊接截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
低温焊接截止阀产品优点：
低温焊接截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
低温焊接截止阀工作原理：
低温焊接截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
低温焊接截止阀性能规范：
低温焊接截止阀产品优点：
低温焊接截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
低温焊接截止阀工作原理：
低温焊接截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
低温焊接截止阀性能规范：
公称通径
|
DN10mm～150mm
|
公称压力
|
PN1.6-6.4MPa
|
适用介质
|
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
|
适用温度
|
-196℃～+150℃
|
阀体
|
ZG0Cr18Ni9
|
阀盖、阀瓣
|
0Cr18Ni9/H62
|
阀杆
|
0Cr18Ni9
|
填料、密封圈
|
PTFE
|

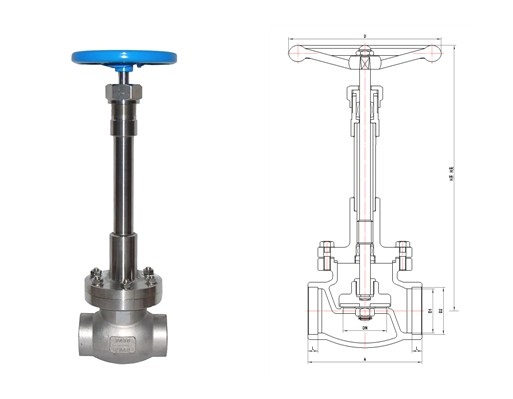

低温焊接截止阀连接尺寸：
公称通径
DN(mm)
|
DJ61F 低温截止阀
|
重量
(kg)
|
||||||
尺 寸(mm)
|
||||||||
A
|
H开
|
H关
|
L
|
D1
|
D2
|
D
|
||
10
|
70
|
258
|
250
|
8
|
10
|
14.5
|
65
|
1.36
|
15
|
70
|
258
|
250
|
8
|
15
|
18.5
|
65
|
1.58
|
20
|
90
|
322
|
310
|
8
|
20
|
25.5
|
100
|
2.22
|
25
|
90
|
322
|
310
|
8
|
25
|
32.5
|
100
|
2.38
|
32
|
100
|
390
|
370
|
10
|
32
|
38.5
|
120
|
4.68
|
40
|
100
|
390
|
370
|
10
|
40
|
48.5
|
120
|
4.8
|
50
|
140
|
483
|
460
|
10
|
50
|
57.5
|
160
|
9.92
|
65
|
170
|
483
|
460
|
10
|
65
|
76.5
|
160
|
12.89
|
80
|
200
|
528
|
490
|
15
|
80
|
89.5
|
200
|
22.51
|
100
|
220
|
540
|
500
|
15
|
100
|
108.5
|
240
|
29.65
|
150
|
300
|
640
|
580
|
20
|
150
|
159.5
|
300
|
53.88
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【低温焊接截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
