当前位置:首页 >> 陶瓷阀门 >> 陶瓷闸板阀 >> 陶瓷平行双闸板阀
更新时间 2024-12-22 0:11:26


陶瓷闸板阀
    陶瓷平行双闸板阀
    陶瓷平行双闸板阀   产品名称: 陶瓷平行双闸板阀
    型号:Z674TC
    口径:DN40-300
    压力:0.6-6.4MPa
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【陶瓷平行双闸板阀

       陶瓷平行双闸板阀详细介绍


    陶瓷平行双闸板阀产品概述:

    陶瓷平行双闸板阀或陶瓷干灰阀,其启闭件(陶瓷闸板)由阀杆带动作升降运动,陶瓷双闸板阀由气缸或手轮驱动,阀杆带动阀板上下移动实现阀门的启闭,阀门启闭过程中依靠双闸板之间内置弹簧的预紧力使陶瓷闸板和陶瓷阀座达到可靠的密封比压从而实现密封。在开启排卸物料时,会产生涡流,形成的物料涡流会自行清扫阀门内腔,从而有效避免阀门内部积料,卡堵等情况的发生。

    陶瓷平行双闸板阀结构特点:
    1、闸板、阀座均采用高性能增韧工程陶瓷制造,具有出色的耐冲刷、耐磨损性能;
    2、闸板之间内置有弹簧,以弹簧双向柔性预紧压力来实现自紧式密封,具有低压双向密封,启闭过程无卡涩及积灰现象;
    3、阀门启闭过程中,陶瓷闸板自旋转与陶瓷阀座均匀研磨,从而极大的降低磨损并提高产品的使用寿命;
    4、阀体对通道采用偏心设计,在阀板开启排泄物料时会产生物料涡流,物料涡流会清扫阀体内腔的卡塞物料,阀体上设置有吹扫口,以便于在检修阀门时通过外接气源来辅助清除阀门内的积灰。

    陶瓷平行双闸板阀应用规范:

    设计规范:JB/T12224
    结构长度:根据客户要求或制造厂标准
    连接标准:GB/T 9113/JB 79.1/HG 20592
    压力试验:JB/T 9092
    产品标识:GB/T 12220
    供货规范:JB/T 12252

    陶瓷平行双闸板阀零件材料:

    主体:碳钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)等

    闸板:不锈钢

    阀杆:不锈钢

    填料:橡胶/聚四氟乙烯/编织石墨

    公称通径:DN50-DN600(2"-24")

    公称压力:PN6-PN64

    适用温度:-29~+425℃

    操作方式:手轮、伞齿轮、气动、电动、液动、电液(可选)

    适用介质:煤灰、煤粉、矿渣、氧化铝粉、水泥等高冲刷高磨损性介质

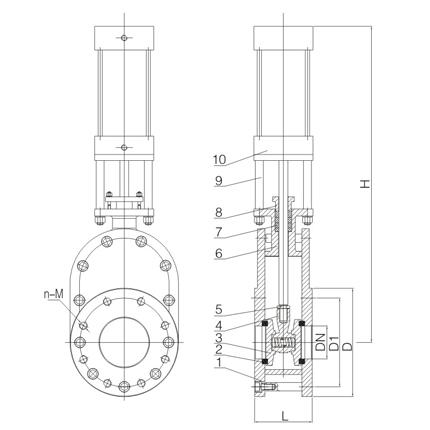

    陶瓷平行双闸板阀外形结构图:

    今晚十二生肖开什么号码开奖8月28


    陶瓷平行双闸板阀连接尺寸:

    DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     40

     1.0

     120

    150

     110

    16

     450

    4-m16

    50

     120

     165

     125

    16

     510

     4-m16

     65

     120

     180

     145

     18

    580

    4-m16

    80

     120

     195

    160

     20

     610

    8-m16

    100

     120

     215

     180

     20

     670

    8-m16

     125

     160

     250

     210

     22

    780

    8-m16

     150

     160

     285

     240

     24

     850

     8-m20

     175

     160

     315

     270

     26

     950

     8-m20

     200

     160

     340

     295

     26

     1050

    8-m20

    225

     160

    370

    325

     30

    1100

     8-m20

     250

     200

     395

     350

    30

     1190

     12-m20

     300

     200

    450

    400

    30

     1350

    12-m20


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【陶瓷平行双闸板阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
