衬氟截止阀
| 衬氟角式截止阀 |
 |
产品名称： | 衬氟角式截止阀 | |||||
| 型号： | J44F46 | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【衬氟角式截止阀】 | |||||||
衬氟角式截止阀详细介绍
衬氟角式截止阀产品概述：
衬氟角式截止阀是指关闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截止断管路中的介质，但不能做节流用 。衬氟角式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。J44F46衬氟角式截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟角式截止阀结构特点：
◆与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
◆密封面不易磨损、擦伤，密封性较好、寿命长。
◆启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。
◆阀瓣与阀杆设计为一体结构，结构紧凑，使用安全。
◆截止阀有三种结构形式：直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。
◆可根据用户需求配置气动、电动装置，满足遥控和程控的需要。
◆更换零件衬里材料可适用各种介质。
衬氟角式截止阀技术规范：
衬氟角式截止阀技术规范：
设计与制造：GB12233/GB12235
结构长度：GB12221/JB96
法兰尺寸：JB78/JB79（GB，HG，SH）
压力试验：GB/T13927
标志：GB/T12220
供货：GB/T12252
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | |||
| Z | C | P | R | PL | RL | |||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | ||||||
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | ||
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | ||||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | ||||
| 7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | ||||
| 8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | ||||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手柄 | WCB | WCB | WCB | ||||

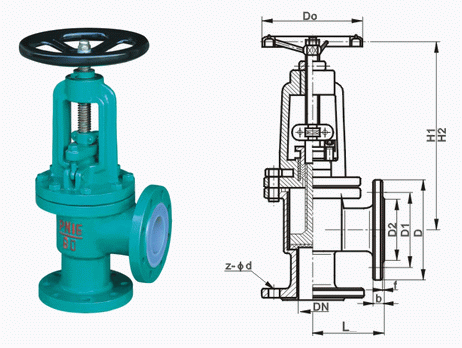

衬氟角式截止阀外形结构图：
衬氟角式截止阀连接尺寸：
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
250
|
10
|
325
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
300
|
12
|
375
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
PN1.6MPa
|
||||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
65
|
21/2
|
145
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
80
|
3
|
155
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
100
|
4
|
175
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
125
|
5
|
200
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
150
|
6
|
225
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200
|
8
|
275
|
335
|
295
|
265
|
3
|
30
|
8-φ23
|
PN2.5MPa
|
||||||||
15
|
1/2
|
90
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
20
|
3/4
|
95
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
25
|
1
|
100
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
32
|
11/4
|
105
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
40
|
11/2
|
115
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
50
|
2
|
125
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
