不锈钢止回阀
| 不锈钢滑道滚球式止回阀 |
 |
产品名称： | 不锈钢滑道滚球式止回阀 | |||||
| 型号： | HQ41X | ||||||
| 口径： | DN40-500 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 球铁、碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【不锈钢滑道滚球式止回阀】 | |||||||
不锈钢滑道滚球式止回阀详细介绍
不锈钢滑道滚球式止回阀产品概述：
不锈钢滑道滚球式止回阀是一种适合安装在潜水排污泵出水口处，采用橡胶包覆滚球为阀瓣，在介质作用下，可在阀体内的整体式滑道上作上下滚动，从而开启或关闭阀门，以防止水倒流及水锤对泵损害的止回阀。该阀滚球外包覆软密封层，由进、出水口形成的流道与滑道呈30°夹角，阀体内的阀盖表面设有契合滚球的圆弧形凹槽，阀座采用内凹式结构，内设密封垫，其滚球外表面及阀座上都设有软密封，增强了密封性，另外滚球的滑道设计成与流道呈30°夹角，使进水口进来的流体很容易推动滚球沿滑道滚动至阀盖内侧圆弧形凹槽内，加快了流体的流动速度，开启和关闭阀门都十分方便。
不锈钢滑道滚球式止回阀产品密封性能好，消声式关闭，不产生水锤，阀体采用全水流通道，流量大，流阻力小，水头损失比旋启式小50%，水平或垂直安装均可，可用于冷水、热水、工业及生活污水等管网系统中。
不锈钢滑道滚球式止回阀技术规范：
不锈钢滑道滚球式止回阀零件材料：

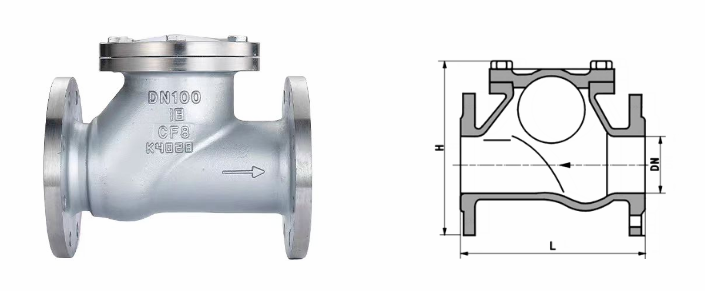

不锈钢滑道滚球式止回阀外形结构图：
不锈钢滑道滚球式止回阀外形尺寸表：
不锈钢滑道滚球式止回阀订货参数：
如果您需要订购我公司不锈钢滑道滚球式止回阀产品，咨询时请说明公称压力、公称通径、阀体材质、使用介质及法兰标准等，本产品有铸铁、球墨铸铁、碳钢、不锈钢等材料供选择，也可按用户需求承接定制。
