上展式放料阀
不锈钢上展式放料阀 |
产品名称: | 不锈钢上展式放料阀 | ||||||
型号: | FL41W | ||||||
口径: | DN25-200 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【不锈钢上展式放料阀】 |
不锈钢上展式放料阀详细介绍
不锈钢上展式放料阀产品概述:
不锈钢上展式放料阀主要由阀体、阀杆、阀瓣、阀座、压盖、支架和手轮等组成,其阀杆穿过阀体,阀杆的上端设有阀瓣,下端设有手轮,手轮的上方设有支架,支架的一端通过螺母固定在阀杆上,另一端通过螺栓固定在阀体的下端,与阀体的下端相接设有压盖,其中所述阀体的上端与底盘相连。本产品结构简单、设计合理,适用于化工、石油装置所有带有搅拌器(除框式锚式)的反应釜、储罐和其他容器的底部放料、排料及取样。
不锈钢上展式放料阀工作原理:
不锈钢上展式放料阀是一种用于反应釜、储罐和其他容器的底部放料、排料、取样等操作用截止阀,其打开时阀杆和阀瓣的运动方向与介质流向相反,当顺时针旋转手轮时,阀杆上行阀瓣上移,阀门打开物流流出,逆时针转动手轮时,阀杆向下行阀瓣下移至法兰口处堵住物料出口,阀门关闭。本产品在开启过程中能够向上顶起阀瓣,使沉积于容器放料口而不能随搅拌浆旋转的固体颗粒顺利的排放,特别适用于安装在化工、制药、冶金工业反应釜、蒸发器、储矿池等从底部排料的设备中。

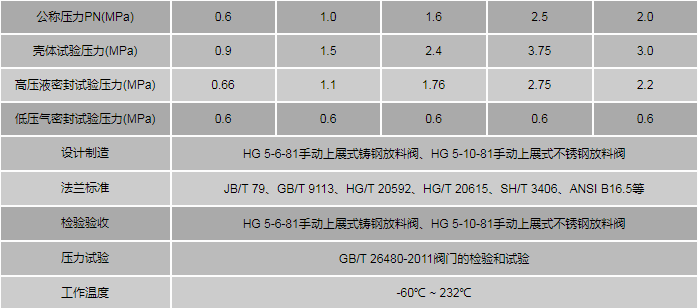

不锈钢上展式放料阀技术规范:

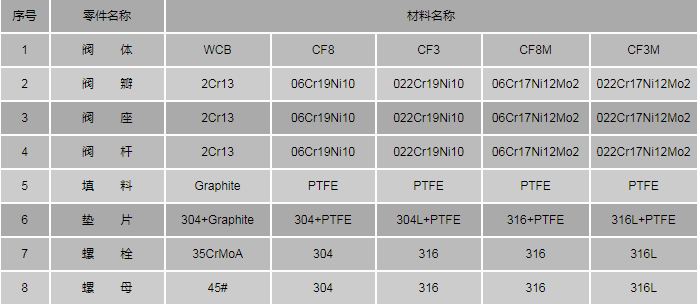

不锈钢上展式放料阀零件材料:

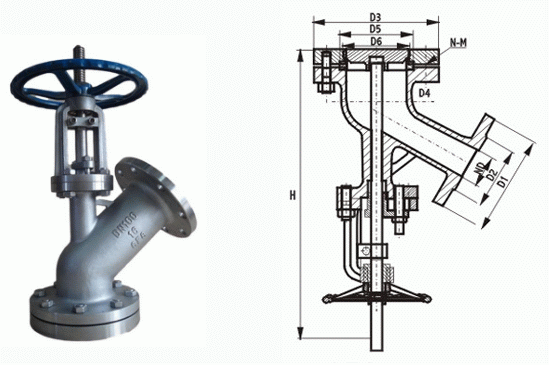

不锈钢上展式放料阀外形结构图:

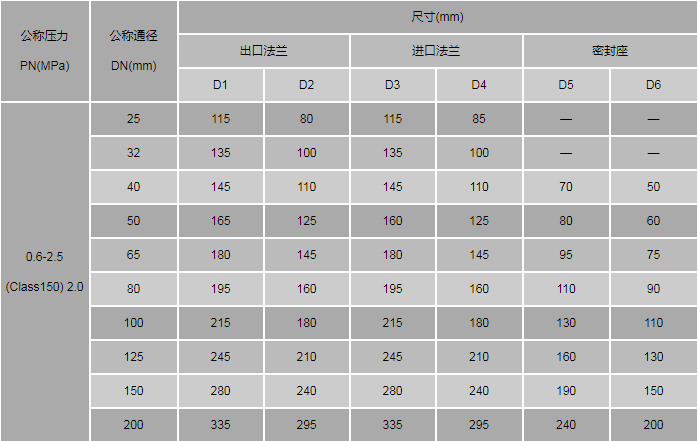

不锈钢上展式放料阀连接尺寸:
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【不锈钢上展式放料阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
