保温过滤器
| 夹套保温过滤器 |
 |
产品名称： | 夹套保温过滤器 | |||||
| 型号： | BY41H/W | ||||||
| 口径： | DN40-450 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【夹套保温过滤器】 | |||||||
夹套保温过滤器详细介绍
夹套保温过滤器产品概述：
夹套保温过滤器采用整体式夹套保温结构设计，夹套采用碳素钢或不锈钢焊接比铸造的更加耐压牢固。该产品具有良好的保温保冷特性，介质呈直线流动，阻力小且能有效降低管路中介质的热量损失。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中。夹套保温过滤器特别适合用于一些高粘度介质的过滤。在阀体外部焊装有金属夹套，并设有夹套接口，可注入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，夹套保温过滤器的连接尺寸要比Y型过滤器大一到两个规格。
夹套保温过滤器性能规范：
型号
|
连接形式
|
公称压力MPa
|
试验压力MPa
|
工作压力MPa
|
壳体材料
|
过滤网材料
|
适用介质
|
BY41H/W-10
|
法兰
|
1.0
|
1.1
|
1.0
|
灰铸铁
|
1.1
|
水、油和气等
|
BY41H/W-16
|
法兰
|
1.6
|
1.76
|
1.6
|
球墨铸铁
|
1.76
|
|
BY41H/W-25
|
法兰
|
2.5
|
2.75
|
2.5
|
碳钢
|
2.75
|

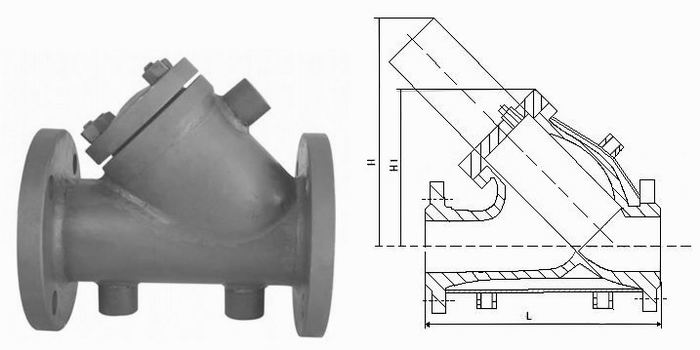

夹套保温过滤器外形结构图：
夹套保温过滤器连接尺寸：
口径DN（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
BY41H/W
|
L
|
200
|
220
|
260
|
280
|
320
|
350
|
380
|
495
|
595
|
640
|
700
|
800
|
850
|
H
|
100
|
130
|
165
|
195
|
230
|
300
|
335
|
420
|
500
|
580
|
640
|
700
|
790
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【夹套保温过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
