燃气球阀
| 燃气管道球阀 |
 |
产品名称： | 燃气管道球阀 | |||||
| 型号： | Q41F/Q41B | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸铁，铸钢，不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【燃气管道球阀】 | |||||||
燃气管道球阀详细介绍
燃气管道球阀产品概述：
燃气管道球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置，靠介质压力将球体压紧在出口端阀座上，其使用压力和通径受到一定限制。采用90°传动，故开关方便迅速，可以实行快速启闭。燃气球阀采用成形聚四氟乙烯填料，手柄操作力矩平稳，驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部，并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动，大于DN200用固定球球阀。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等一般工作介质，不锈钢阀体还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到广泛的应用。
燃气管道球阀设计参数：
设计制造：GB/T12237-89
法兰连接：JB/T79-94,GB9113-2000, HG/T-20592-2009
结构长度：GB12221-89
公称通径：DN15-150mm
公称压力：PN1.6、2.5、4.0MPa
传动方式：手动、蜗轮、气动、电动
燃气管道球阀性能规范：
燃气管道球阀零件材料：
燃气管道球阀外形结构图：
燃气管道球阀连接尺寸：

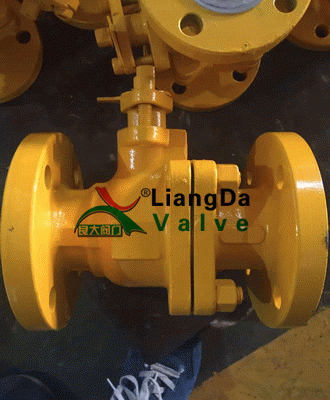

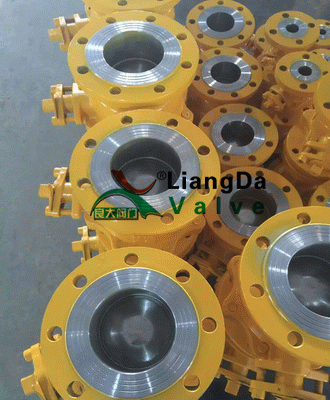

燃气管道球阀产品实物图：
传动方式：手动、蜗轮、气动、电动
燃气管道球阀性能规范：
燃气管道球阀零件材料：
燃气管道球阀外形结构图：
燃气管道球阀连接尺寸：
燃气管道球阀产品实物图：
燃气管道球阀操作原理和结构说明：
1、球阀通道平整光滑便于管道扫线清洗，可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封，具有良好润滑性和弹性,与球体摩擦系小，使用寿命长。
3、启闭迅速，启闭时只需把球体转动90°，方便而迅速。
4、球阀的流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小。
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制，,能满足用户的各种工况使用要求。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【燃气管道球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
