污水排气阀
污水复合式排气阀 |
产品名称: | 污水复合式排气阀 | ||||||
型号: | SCAR | ||||||
口径: | DN50-300 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | 铸铁,铸钢,不锈钢等 | ||||||
|
|||||||
您正在浏览:【污水复合式排气阀】 |
污水复合式排气阀详细介绍
污水复合式排气阀产品简介:
污水复合式排气阀为圆桶式阀体,其内部主要有不锈钢浮球及塞头。 复合式排气阀装设于泵浦出水口处或送配水管线中,用以大量排出管道中的集结之空气,以增进水管及抽水机使用效率,管内一旦出现负压时,此阀能迅速吸入空气,以确保管线不会因负压而被损坏。污水复合式排气阀作用原理:
当管内开始注水时,塞头停留在开位置,进行大量排气,当空气排完时,阀体内腔积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内至相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当帛水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。
污水复合式排气阀注意事项:
排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。必须配一只阀门作为检修用。SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。次产品是专用污水管道工程的排气阀。
污水复合式排气阀结构优点:

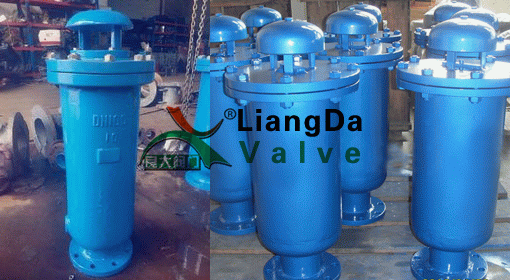

污水复合式排气阀仓库实拍图:
污水复合式排气阀性能参数:
污水复合式排气阀零件材料:
污水复合式排气阀外形结构图:
污水复合式排气阀连接尺寸:
污水复合式排气阀排气量表:
污水复合式排气阀结构优点:
1、浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。
2、本产品是专用污水管道工程的排气阀。
3、浮球为不锈钢,使用寿命长,安全可靠。
4、能够排除管道中的气体,减少阻力,节约能源。
5、当管道负压时,能快速自动吸气,防止管道破裂。
污水复合式排气阀仓库实拍图:
污水复合式排气阀性能参数:
工作压力 | 1.0Mpa |
介质 | 清水 |
使用温度 | 常温 |
阀体 | HT200 |
浮球与活瓣 | 304不锈钢 |
密封材料 | 丁晴橡胶 |
污水复合式排气阀零件材料:
序号 | 名称 | 材质 |
1 | 械杆B | 不锈钢、锡青铜 |
2 | 活塞 | 不锈钢、锡青铜 |
3 | 顶塞 | 铝青铜+橡胶 |
4 | 杠杆A | 不锈钢、锡青铅 |
5 | 垫圈环 | 合成橡胶 |
6 | 导套 | 不锈钢、铸黄铜 |
7 | 杠杆架 | 不锈钢、铸黄铜 |
8 | 浮球 | 不锈钢 |
9 | 阀盖 | 灰铸铁、Q4400-15 |
10 | 阀体 | 灰铸铁、Q4400-15 |
11 | 排气帽 | 灰铸铁、Q4400-15 |

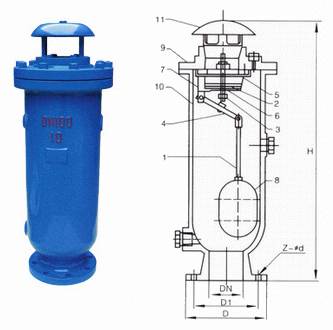

污水复合式排气阀外形结构图:
污水复合式排气阀连接尺寸:
公称通径 DN(mm) | H | D | D1 | Z | Ф-d |
50 | 490 | 165 | 125 | 4 | 19 |
80 | 590 | 200 | 135 | 8 | 19 |
100 | 750 | 220 | 180 | 8 | 19 |
150 | 820 | 285 | 240 | 8 | 23 |
200 | 1000 | 340 | 295 | 8 | 23 |
250 | 1200 | 395 | 350 | 12 | 23 |
污水复合式排气阀排气量表:
规格DN
|
25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
立方米/时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【污水复合式排气阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
