产品名称： | 直流式衬胶隔膜阀 | |||||
| 型号： | G45J | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【直流式衬胶隔膜阀】 | |||||||
直流式衬胶隔膜阀详细介绍
直流式衬胶隔膜阀产品概述：
G45J直流式衬胶隔膜阀是一种特殊形式的、具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。直流式衬胶隔膜阀主要用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。直流式衬胶隔膜阀结构特点：
直流式衬胶隔膜阀基本型号：
手动 |
G41J(堰式) |
手动 |
G641J(往复式) |
G41F5(堰式) |
G641F5(往复式) |
||
G45J(直流式) |
G6B41F(常闭式) |
||
G45F5(直流式) |
G6B41F5(常闭式) |
||
电动 |
G9B41J(防爆式) |
电动 |
G941J(普通型) |
G9B41F5(防爆式) |
G941F5(普通型) |
直流式衬胶隔膜阀设计规范：
遵循规范 |
STANDARD |
设计与制造 |
GB12239 |
结构长度 |
GB1221/JB1688 |
法兰尺寸 |
JB78/JB79(GBHGSH) |
压力试验 |
GB/T13927 |
标签 |
GB12220 |
供货 |
GB/T12252 |
直流式衬胶隔膜阀零件材料：
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳钢 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体、阀盖、阀瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀杆 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里层 |
FEP(F46)PFA PCTFE(F3) |
|||||
4 |
隔膜 |
FEP(F46)/CR(氟丁橡胶)PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶) |
|||||
5 |
阀杆螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|||||
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
8 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |

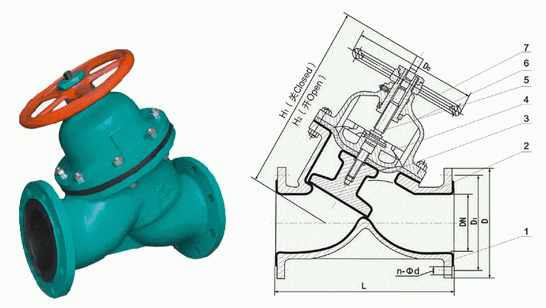

直流式衬胶隔膜阀外形结构图：
直流式衬胶隔膜阀连接尺寸：
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
重量 |
25 |
0.6 |
0.6 |
145 |
115 |
85 |
4-14 |
2 |
178 |
190 |
120 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
196 |
217 |
140 |
|
||
40 |
180 |
150 |
110 |
4-18 |
3 |
196 |
217 |
140 |
14 |
||
50 |
210 |
165 |
125 |
4-18 |
3 |
219 |
240 |
200 |
20 |
||
65 |
250 |
185 |
145 |
4-18 |
3 |
264 |
272 |
200 |
29 |
||
80 |
300 |
200 |
160 |
4-18 |
3 |
285 |
315 |
280 |
42 |
||
100 |
350 |
220 |
180 |
8-18 |
3 |
352 |
383 |
320 |
61 |
||
125 |
400 |
250 |
210 |
8-18 |
3 |
470 |
515 |
320 |
79．5 |
||
150 |
0.4 |
460 |
285 |
240 |
8-22 |
3 |
508 |
554 |
400 |
150 |
|
200 |
570 |
340 |
295 |
8-22 |
4 |
602 |
660 |
500 |
236．5 |
||
250 |
680 |
395 |
350 |
12-22 |
4 |
708 |
786 |
500 |
|
||
300 |
790 |
445 |
400 |
12-22 |
4 |
|
|
|
|
