矿用胶管阀
夹管阀、挤压阀、管囊阀、气动气囊阀 |
产品名称: | 夹管阀、挤压阀、管囊阀、气动气囊阀 | ||||||
型号: | GJ841X | ||||||
口径: | DN40-300 | ||||||
压力: | 0.6-1.6MPa | ||||||
材质: | 铝合金、铸铁、铸钢等 | ||||||
|
|||||||
您正在浏览:【夹管阀、挤压阀、管囊阀、气动气囊阀】 |
夹管阀、挤压阀、管囊阀、气动气囊阀详细介绍
夹管阀、挤压阀、管囊阀、气动气囊阀参数:
夹管阀,挤压阀,管囊阀又称为气动气囊阀是一种耐磨性能和耐腐蚀性能非常优良的阀门,是传统球阀、蝶阀、隔膜阀等阀门的良好替代品,本阀门清水试验平均寿命在20万次。应用范围为矿山行业:湿式除铁器、陶瓷过滤机、MGM管式薄膜过滤机、戈尔薄膜过滤机、矿山尾矿泥浆输送管道、矿山采选单元泥浆输送管道;建设机械行业:配混系统的自动称量装置、加药系统;冶金行业:炼钢的自动加渣系统;医药行业:塑料瓶大输液连运机;污水处理行业;污泥输送管道等行业。
夹管阀、挤压阀、管囊阀、气动气囊阀特点:
1、无压力损失、无堵塞、无泄露、防水撞冲击。
2、特别适用于含颗粒的液--固及气--固二相流。
3、橡胶管套带有纤维增强结构,耐磨、抗疲劳。
夹管阀、挤压阀、管囊阀、气动气囊阀工作原理:

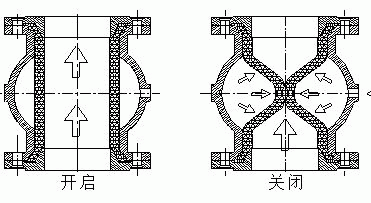

在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流.如下图所示:
夹管阀、挤压阀、管囊阀、气动气囊阀压力范围:
口径(DN) | DN25~200 | DN250~300 |
工作压力 | max4bar | max3bar |
控制压力 | max6bar | max4.5bar |
最大压差 | 2bar | max1.5bar |
夹管阀、挤压阀、管囊阀、气动气囊阀技术参数:
阀体 | 铸铁DN25~200 铸铝DN25~300 铸钢DN25~300 |
法兰连接 | 铸铁DN25~300,316LDN40~200 |
管套材质及 温度范围 |
天然橡胶-5~80。C 三元乙丙胶-5~120。C |
食品极 | 食品极天然橡胶管套 |
控制介质 | 压缩空气或压力水 |
控制附件 | 手动-三通手动阀 自动-三通电动阀 |

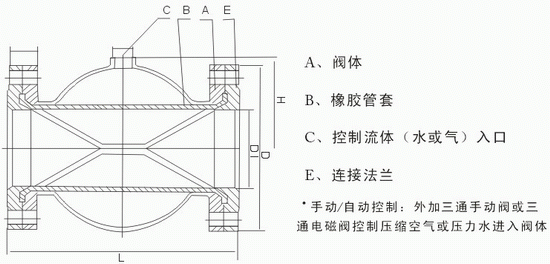

夹管阀、挤压阀、管囊阀、气动气囊阀外形结构图:
夹管阀、挤压阀、管囊阀、气动气囊阀连接尺寸:
口径(DN) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
外 型 尺 寸 |
L | 150 | 180 | 180 | 220 | 276 | 345 | 414 | 550 | 680 | 820 |
H | 40 | 60 | 60 | 75 | 95 | 120 | 145 | 1823 | 229 | 278 | |
I | 26 | 27 | 23 | 30 | 36 | 48 | 52 | 65 | 82 | 98 | |
D | 150 | 155 | 200 | 200 | 220 | 250 | 285 | 340 | 405 | 480 | |
法兰 标准 .. |
PN10 DN40 |
PN10 DN50 |
PN10 DN55 |
PN10 DN80 |
PN10 DN100 |
PN10 DN125 |
PN10 DN150 |
PN10 DN200 |
PN10/20 DN250 |
PN10/20 DN300 |
|
