反冲洗过滤器
| 全自动反冲洗过滤器 |
 |
产品名称： | 全自动反冲洗过滤器 | |||||
| 型号： | BCM | ||||||
| 口径： | DN50-600 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【全自动反冲洗过滤器】 | |||||||
全自动反冲洗过滤器详细介绍
全自动反冲洗过滤器产品概述：
全自动反冲洗过滤器是一种主要由壳体、滤芯、传动轴、冲洗臂、伺服电机、差压控制器、电控箱、排污阀等部件组成，适用于去除高流量、高速度、低粘度流体的颗粒杂质的设备。其正常使用时，介质从入口处进入，分别经过隔板上的贯穿孔后进入相应的滤芯内，经滤芯过滤净化后成为符合要求的流体而进入筒体，然后从筒体侧壁上的出口处流出。当使用一段时间后，被截留在滤芯内表面的堵塞物逐渐增加，各滤芯逐渐被堵塞，从而导致过滤器污染侧和清洁侧之间的压差逐渐上升，当差压到达设定值时或按工艺要求需要定时清洗时，差压控制器或定时器发讯，使控制系统发出反冲洗指令，此时，减速电机通过中间轴驱动冲洗臂转动，排污阀自动开启，使被清洗滤芯外侧(清洁侧)与排污之间形成压力差，在压差的作用下，清洁侧介质流从被清洗滤芯的外侧流向内侧，进行反冲洗，聚积在滤芯内侧的污物被冲掉并通过排污口排出，排污阀推迟关闭，完成一个滤芯的清洗，就这样周而复始，重复上述动作，直到所有的滤芯都被反冲洗完毕，从而使各滤芯回到初始的状态。由于该滤芯进行反冲洗时，其它滤芯仍在进行正常的工作，因此这样的结构即使在反冲洗时，仍能保障过滤器出口流体的滤速及处理水量，从而不会影响过滤器的正常工作。
全自动反冲洗过滤器是一种主要由壳体、滤芯、传动轴、冲洗臂、伺服电机、差压控制器、电控箱、排污阀等部件组成，适用于去除高流量、高速度、低粘度流体的颗粒杂质的设备。其正常使用时，介质从入口处进入，分别经过隔板上的贯穿孔后进入相应的滤芯内，经滤芯过滤净化后成为符合要求的流体而进入筒体，然后从筒体侧壁上的出口处流出。当使用一段时间后，被截留在滤芯内表面的堵塞物逐渐增加，各滤芯逐渐被堵塞，从而导致过滤器污染侧和清洁侧之间的压差逐渐上升，当差压到达设定值时或按工艺要求需要定时清洗时，差压控制器或定时器发讯，使控制系统发出反冲洗指令，此时，减速电机通过中间轴驱动冲洗臂转动，排污阀自动开启，使被清洗滤芯外侧(清洁侧)与排污之间形成压力差，在压差的作用下，清洁侧介质流从被清洗滤芯的外侧流向内侧，进行反冲洗，聚积在滤芯内侧的污物被冲掉并通过排污口排出，排污阀推迟关闭，完成一个滤芯的清洗，就这样周而复始，重复上述动作，直到所有的滤芯都被反冲洗完毕，从而使各滤芯回到初始的状态。由于该滤芯进行反冲洗时，其它滤芯仍在进行正常的工作，因此这样的结构即使在反冲洗时，仍能保障过滤器出口流体的滤速及处理水量，从而不会影响过滤器的正常工作。
全自动反冲洗过滤器工作原理：
全自动反冲洗过滤器用于去除低粘度介质中的固体颗粒。需过滤的介质从进口进入过滤器，经过下固定板进入过滤器的楔形网滤芯，固体颗粒截留在滤芯内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差逐渐增大，当压差达到设定值时，压差表发讯，过滤器便开始自动反冲洗，反冲洗时，电动机通过减速器转动欲清洗滤芯下面的冲洗臂，进入反冲洗状态的滤芯，原料液流被中断。反冲洗排污阀门(电磁阀/气动阀)开启，滤液侧和反冲洗管路之间的压降把一小部分滤液逆向冲入欲清洗的滤芯，聚积在滤筒内侧的污染颗粒物被松开并通过冲洗臂冲进反冲洗管路，滤芯的反冲洗时间一过，反冲洗阀立即关闭，这样所有滤芯被依次清洗，所有滤芯都被清洗后，反冲洗循环周期结束。
全自动反冲洗过滤器技术参数表：

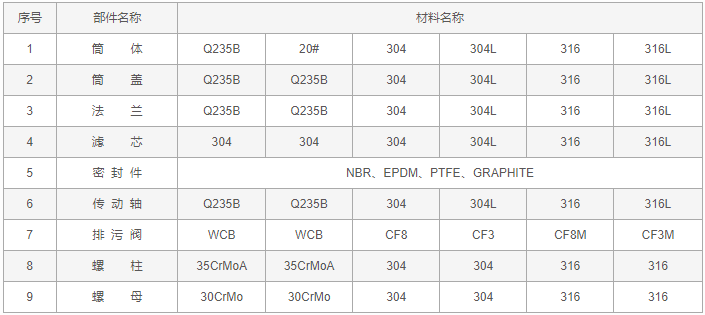

全自动反冲洗过滤器零件材料表：

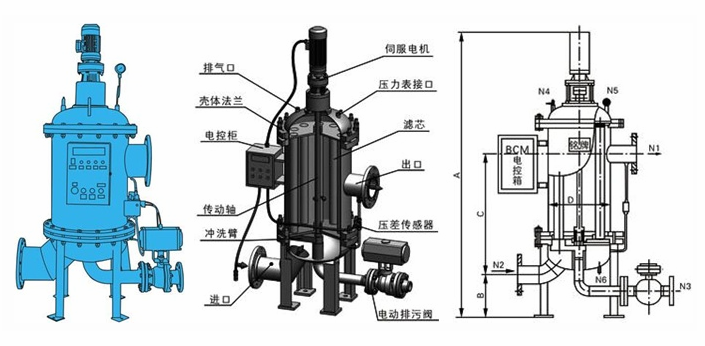

全自动反冲洗过滤器外形结构图：

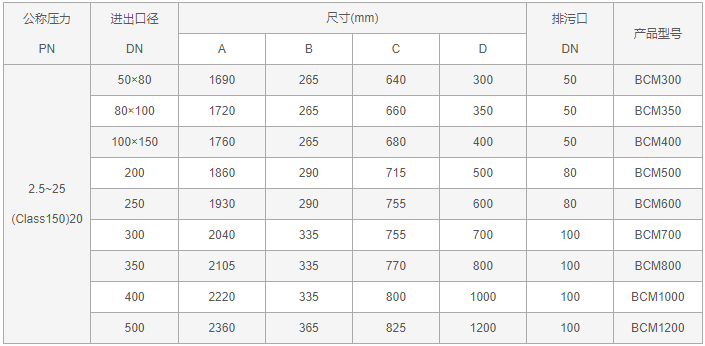

全自动反冲洗过滤器外形尺寸表：
全自动反冲洗过滤器订货参数：
尊敬的客户！如果您需要订购我公司全自动反冲洗过滤器产品，咨询时请提供型号数据，公称通径、公称压力、壳体材料、滤芯材质及过滤精度等。本过滤设备可以根据用户不同需求，提供不同配置的产品。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【全自动反冲洗过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
