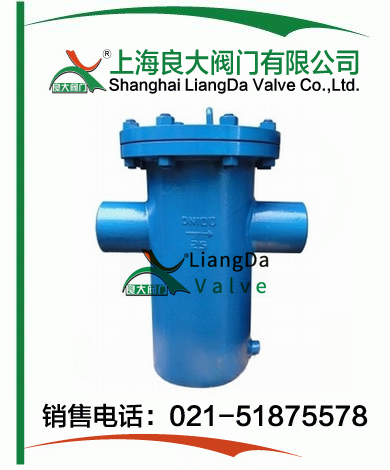

焊接过滤器
| 焊接篮式过滤器 |
 |
产品名称： | 焊接篮式过滤器 | |||||
| 型号： | SBL15H | ||||||
| 口径： | DN25-600 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【焊接篮式过滤器】 | |||||||
焊接篮式过滤器详细介绍
焊接篮式过滤器产品概述：
焊接篮式过滤器是一种由带进、出液口的筒体和过滤篮以及盖在壳体上表面上的盖板等部件组成的直通平底篮式过滤器，它的盖板通过多套螺栓结构拧紧固定到焊接在壳体顶端与之配套的连接法兰上，并在两者接触外围设置有密封圈，其筒体内部呈30°~60°角度斜置焊装有椭圆环形隔离板，过滤篮套装在其上，过滤篮由带提手的斜口型滤框和密布有过滤孔的滤网两部分组成，滤框顶部平面也为椭圆形，并与隔离板呈相配合的斜度，从而将液体进口和出口分隔开来，使得带有固体杂质颗粒的介质必须先由进液口进入滤篮经滤网过滤干净后，才可从出液口流出。产品进出口端部连接形式为焊接，可根据工况需要设计成对焊或承插焊。

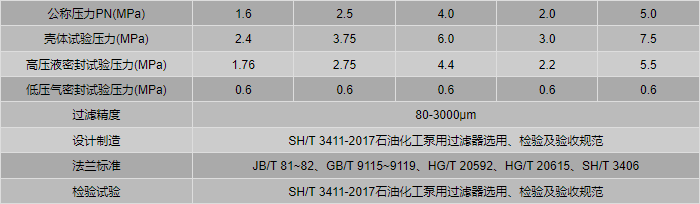

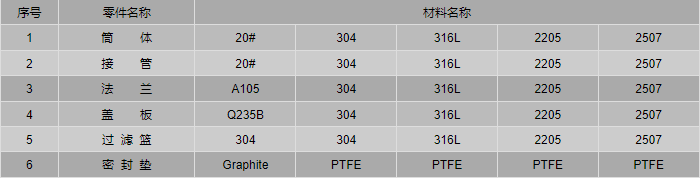

焊接篮式过滤器零件材料：

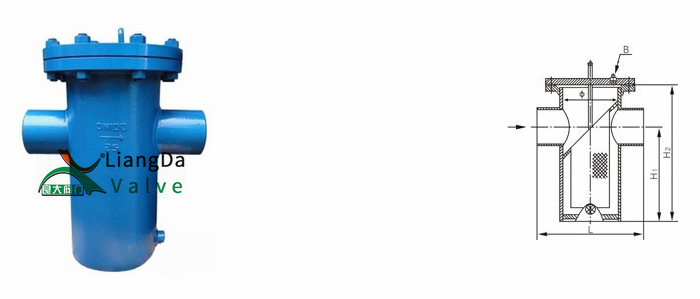

焊接篮式过滤器外形结构图：

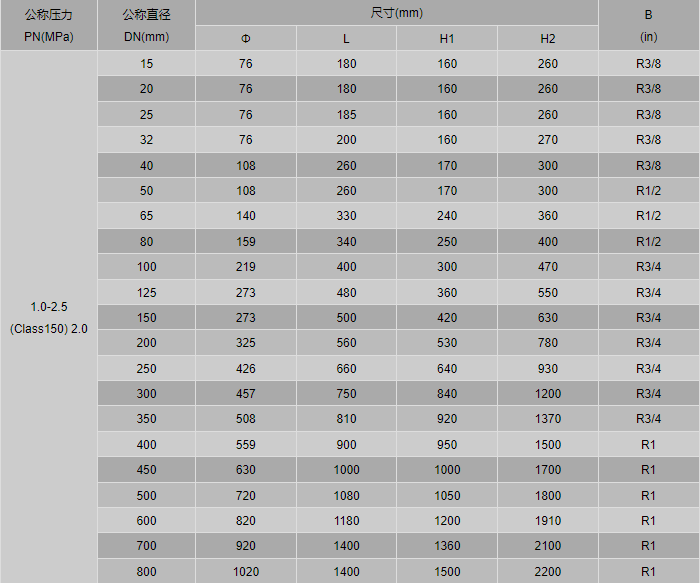

焊接篮式过滤器外形尺寸表：
焊接篮式过滤器订货参数：
尊敬的客户！如果您需要订购我公司焊接篮式过滤器产品，咨询时请说明法兰执行标准、公称直径、公称压力、壳体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【焊接篮式过滤器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
