锥形过滤器
法兰平顶锥形过滤器 |
产品名称: | 法兰平顶锥形过滤器 | ||||||
型号: | SC24S | ||||||
口径: | DN20-600 | ||||||
压力: | 0.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【法兰平顶锥形过滤器】 |
法兰平顶锥形过滤器详细介绍
法兰平顶锥形过滤器产品概述:
法兰平顶锥形过滤器是一种采用HG/T 21637-1991化工管道过滤器标准设计和制造,安装在泵、压缩机的入口或流量仪表前的管道上,用于临时过滤化工、石油化工、轻工等生产中的液体及气体物料所含的固体杂质,以保护此类设备或仪表的管道过滤器。其由滤框和滤网等构成,滤框由不锈钢或双相钢冷轧钢板冲制成具有分布均匀孔径的孔板,并卷成外形为圆锥台形状,上端焊接有法兰或带耳板的法兰环,下端用圆形冲孔板封底,内壁碰焊固定有一定规格的金属编织丝网,而且滤网目数的选择主要考虑能满足工艺过程的需要或对泵、压缩机等流体输送机械能起到保护作用的目的。
法兰平顶锥形过滤器产品作用:
法兰平顶锥形过滤器多作为管路系统竣工前试压、清洗使用,具有结构简单,体积小,重量轻,拆装清洗方便等特点,既可设置在直管段,又可在90°弯头处安装,但需要配置可拆卸的短管。

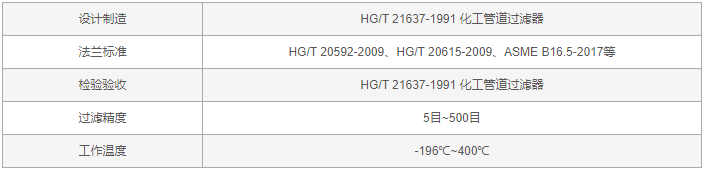

法兰平顶锥形过滤器性能规范:

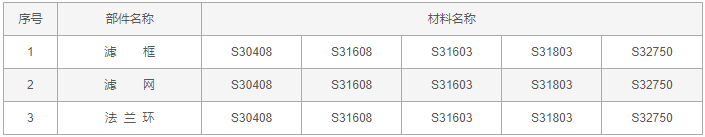

法兰平顶锥形过滤器零件材料:

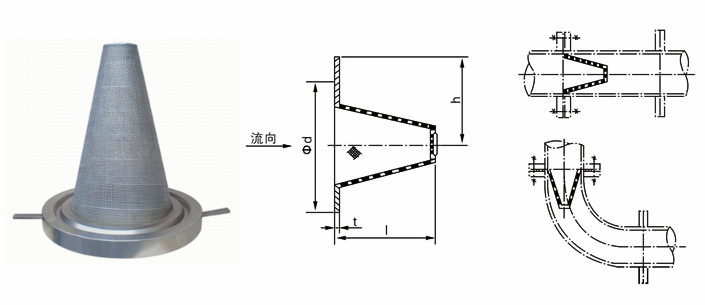

法兰平顶锥形过滤器外形结构图:

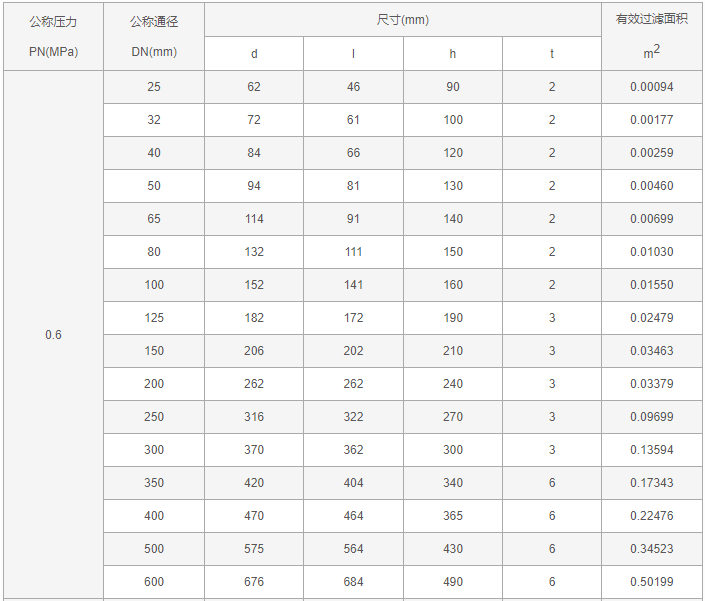

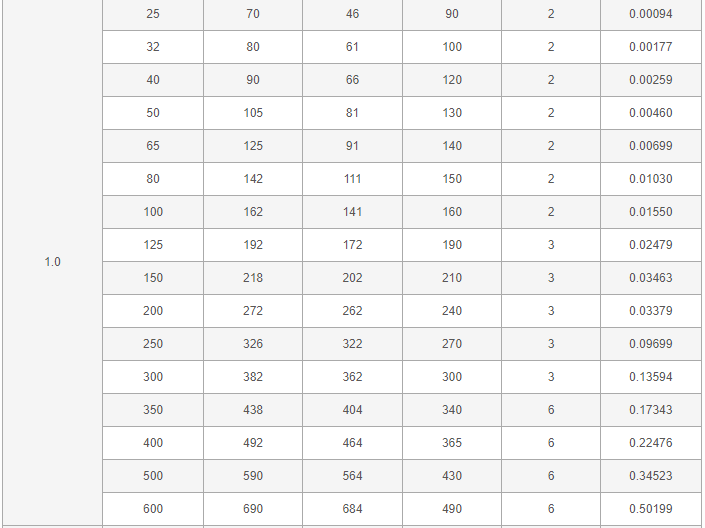

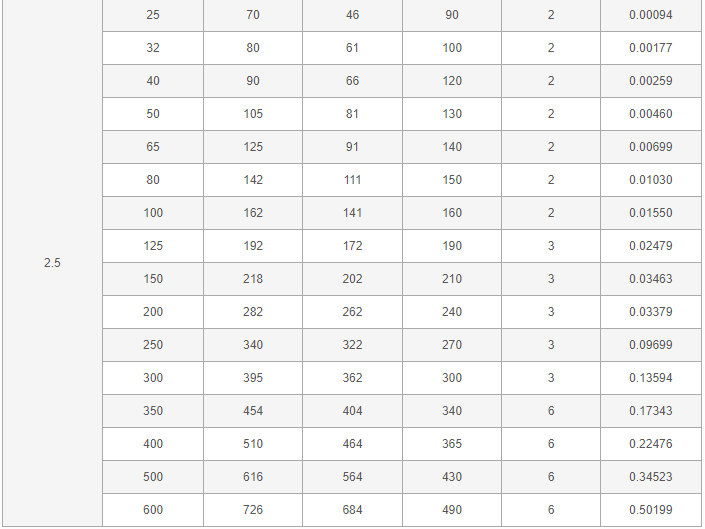

法兰平顶锥形过滤器外形尺寸表:
法兰平顶锥形过滤器订货参数:
尊敬的客户!如果您需要订购我公司法兰平顶锥形过滤器产品,咨询时请说明产品类型,公称尺寸、公称压力、滤芯材质、过滤精度、法兰执行标准,是否配对法兰、螺栓螺母及垫片等。本产品以30目/英寸的不锈钢丝网作为标准滤网,而且滤框、滤网统一用不锈钢材料制作,因此,当工艺过程对滤框、滤网材料或者对允许通过的固体粒度有特殊要求时,可以选用其他材料或根据工况另选其他规格的金属丝网。
