当前位置：首页 >> 美标阀门 >> 美标闸阀 >> 美标闸阀
更新时间 2024-12-22 0:14:52

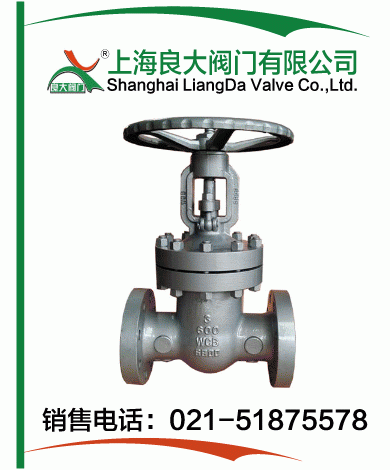

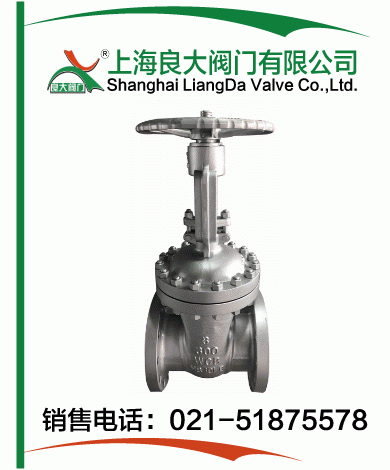

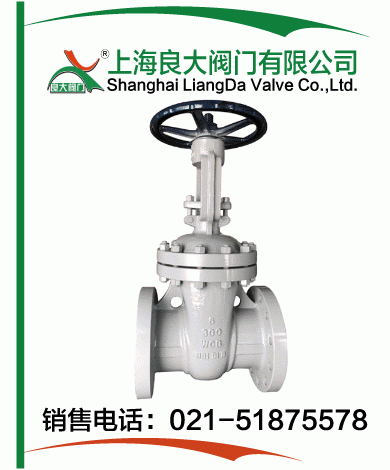

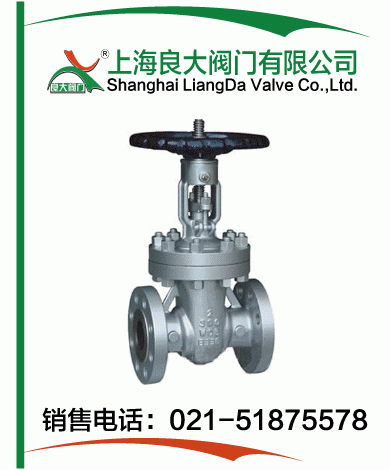

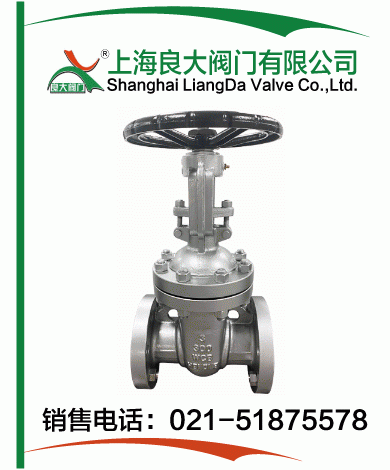

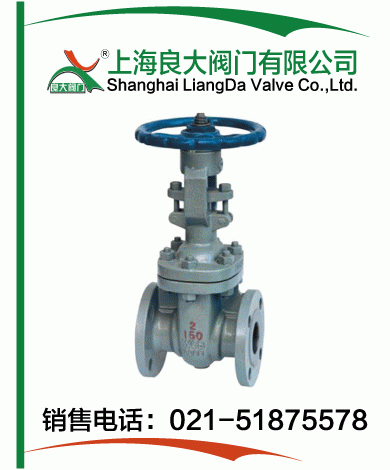

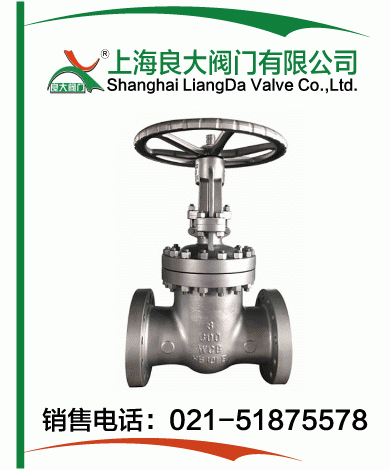

美标闸阀
    美标闸阀
    美标闸阀   产品名称： 美标闸阀
    型号：Z40H/W
    口径：DN15-800
    压力：150-2500LB
    材质：铸钢、不锈钢等

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务：

    		提供全套流体控制解决方案，良大阀门
    售前、售中、售后专业服务。
    您正在浏览：【美标闸阀】

       美标闸阀详细介绍

    美标闸阀产品概述：
    美标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。适用于ANSI Class150~2500、PN20~42、JIS10~20K，工作温度 -29~425℃（碳钢）及 -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

    美标闸阀产品优点：
    1、美标闸阀产品设计制造符合国外先进标准要求，密封可靠，性能优良。
    2、美标闸阀结构设计紧凑合理，造型美观。
    3、美标闸阀采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
    4、美标闸阀阀体材料齐全，填料、垫片根据实际工况或用户要求合理选配，适用于各种压力、温度及介质工况。
    5、美标闸阀采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

    美标闸阀制造标准：
    设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力温度等级 试验与检验
    AP1 600 ANS1B16.10 ANS1B16.5a ANS1B16.25 ANS1B16.34 AP1598

    美标闸阀性能参数：
    公称压力 强度试验 水密封试验 气密封试验
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.1 450 2.2 315 0.5～0.7 60～100
    300 7.8 1125 5.6 815
    600 15.3 2225 11.2 1630
    900 23.1 3350 16.8 2440
    1500 38.4 5575 28.1 4080
    2500 64.6 9367 47.4 6873

    美标闸阀零件材料：
    壳体 ASTM A216WCB ASTMA351 CF8
    闸板 WCB CF8 CF8M Monel
    阀杆 F6a F304 F316 Monel F304
    闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
    阀座密封面 13Cr STL STL 304 STL 316 STL Monel 304 STL STL
    壳体 ASTM A351 CF3 ADTM A351 CF8M ASTM A351 CF8
    闸板
    阀杆 F304L F316 F316L
    闸板密封面 304L 304L STL 316 316 STL 316L 316L STL
    阀座密封面 304L STL STL 316 STL STL 316L STL STL

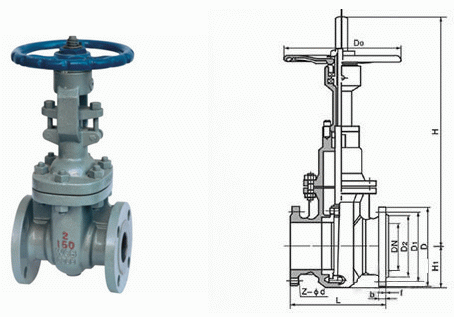

    美标闸阀外形结构图：
    今晚十二生肖开什么号码开奖8月28

    美标闸阀连接尺寸：
    ANS1 Class150
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
    L RF 178 191 203 29 267 292 330 356 381 406 432 457 508 559 610 610 660 711 762 787
    BW 216 241 283 305 403 419 457 502 572 610 660 711 813 864 914 914 965 1016 1067 1118
    手动 H1 400 490 510 585 775 955 1160 1375 1570 1765 1980 - - - - - - - - -
    Do 200 200 250 300 350 350 400 450 500 600 700 - - - - - - - - -
    伞齿轮 H2 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
    电动 H3 - - - - - - - - 1668 1920 2115 2215 2600 2908 3046 3136 3293 3726 4060 4229
    ANS1 Class300
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30 32 36 40 42
    L RF 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
    BW 216 241 283 305 406 419 457 502 762 838 914 991 1143 1245 1346 1697 1524 1727 - -
    手动 H1 470 525 535 635 805 1025 1230 1460 1645 - 1840 - - - - - - - - -
    Do 200 200 300 300 350 400 450 500 600 - 600 - - - - - - - - -
    伞齿轮 H2 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 - - -
    电动 H3 - - - - - - - - - - 1935 2155 2572 2908 3100 3135 3293 3754 4120 4530

    ANS1 Class600
    NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24 26 28 30
    L RF 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
    BW 292 330 356 432 559 660 787 838 889 990 1092 1194 1397 1448 1549 1651
    手动 H1 474 530 547 703 913 1077 1276 1499 - - - - - - - -
    Do 250 250 300 350 450 500 600 680 - - - - - - - -
    伞齿轮 H2 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112
    电动 H3 - - - - - - - 1470 16250 2089 2211 2616 2921 2960 3050 3112

    ANS1 Class900
    NPS 2 21/2 3 4 6 8 12 14 16 18 20 24
    L RF 368 419 381 457 610 737 965 1029 1130 1217 1321 1549
    BW 368 419 381 457 610 737 - - - - - -
    手动 H1 620 705 695 825 1065 1318 - - - - - -
    Do 300 350 350 400 500 600 - - - - - -
    伞齿轮 H2 - - - - 800 940 1691 1877 2143 2310 2750 3150
    电动 H3 - - - - 800 940 1691 1877 2143 2310 2750 3150

    ANS1 Class1500
    NPS 2 3 4 6 8 10 12 14 16 18 20 24
    L RF 371 473 549 - - - - - - - - -
    BW - - - - - - - - - - - -
    手动 H1 614 705 927 1191 1524 1854 2184 2216 - - - -
    Do - - - - - - - - - - - -
    伞齿轮 H2 - - - 1191 1524 1854 2184 - - - - -
    电动 H3 - - - 1191 1524 1854 2184 2216 2316 2620 2840 3310

    ANS1 Class2500
    NPS 2 3 4 6 8 10 12
    L RF 451 578 673 914 1022 1270 1422
    BW 451 578 673 914 1022 1270 1422
    手动 H1 630 890 - - - - -
    Do - - - - - - -
    伞齿轮 H2 - - - - - - -
    电动 H3 - - 191 1347 1445 1692 1914

    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【美标闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
