切断球阀
气动切断球阀 |
产品名称: | 气动切断球阀 | ||||||
型号: | Q647F/H/Y | ||||||
口径: | DN15-700 | ||||||
压力: | 1.0-16.0MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【气动切断球阀】 |
气动切断球阀详细介绍
气动切断球阀产品概述:
气动切断球阀由管线输送系统用的球阀和气动执行器及控制附件组成,以0.4MPa~0.7MPa气源为阀门动作的动力,其根据自控系统中得到的联锁或者紧急切断信号,电磁阀的线圈收到电信号产生电磁力,控制电磁阀阀芯动作,使电磁阀相应气路打开,仪表空气通过打开的气路进入相应气缸的气室,推动活塞运动从而实现阀门的开关,并通过阀的全开或全关,达到对工业管路中介质的接通或切断控制,同时推动行程开关发出反馈信号将阀门的开关状态返回到操作系统中心。
气动切断球阀产品优点:
气动切断球阀的气动执行器分为单作用和双作用两种形式,双作用气缸没有弹簧,阀开关都靠气源推动活塞来实现,单作用气缸有弹簧,阀靠弹簧来实现复位。其气源通过空气过滤减压阀对气体进行清洁过滤和减压,得到符合气动执行器要求的气体。电磁阀是该阀的重要组成部分,常用的有两位三通和两位五通两种类型,一般采用220VDC或24VDC供电,而限位开关(阀位回讯器)是自控系统中检测阀门状态的一种现场仪表,用以将球阀的开启或关闭位置以开关量(触电)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序,也可以作为自控系统中重要阀门联锁保护及远程报警指示之用。

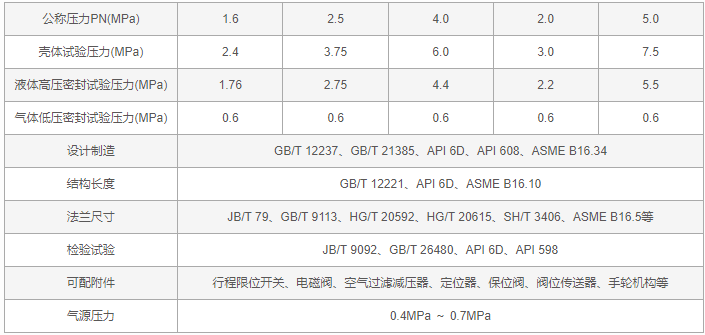

气动切断球阀技术规范:气动切断球阀产品优点:
气动切断球阀的气动执行器分为单作用和双作用两种形式,双作用气缸没有弹簧,阀开关都靠气源推动活塞来实现,单作用气缸有弹簧,阀靠弹簧来实现复位。其气源通过空气过滤减压阀对气体进行清洁过滤和减压,得到符合气动执行器要求的气体。电磁阀是该阀的重要组成部分,常用的有两位三通和两位五通两种类型,一般采用220VDC或24VDC供电,而限位开关(阀位回讯器)是自控系统中检测阀门状态的一种现场仪表,用以将球阀的开启或关闭位置以开关量(触电)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序,也可以作为自控系统中重要阀门联锁保护及远程报警指示之用。

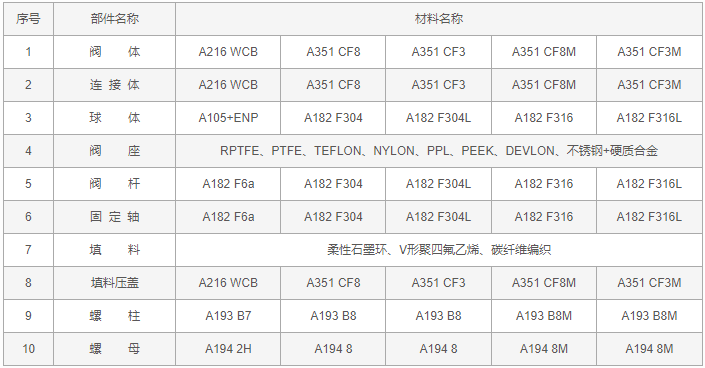

气动切断球阀零件材料:

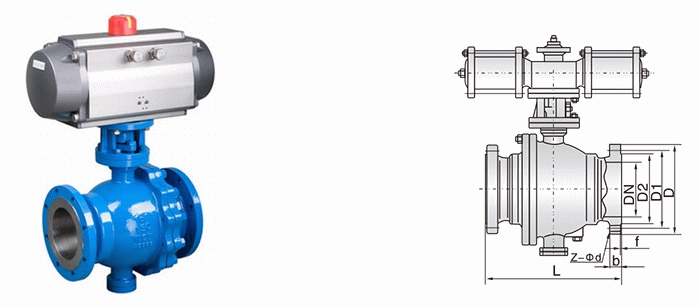

气动切断球阀外形结构图:

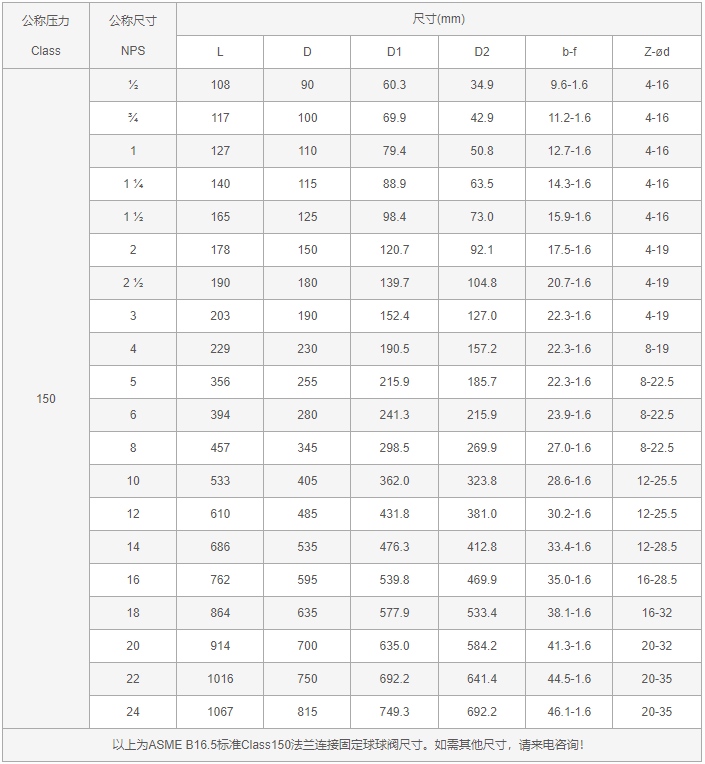

气动切断球阀外形尺寸表:
气动切断球阀订货参数:
尊敬的客户!如果您需要订购我公司气动切断球阀产品,咨询时请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、介质温度,气动执行器类型等。本产品有软密封和金属硬密封两种,如有其他技术要求,咨询价格时请注明。
