气动球阀

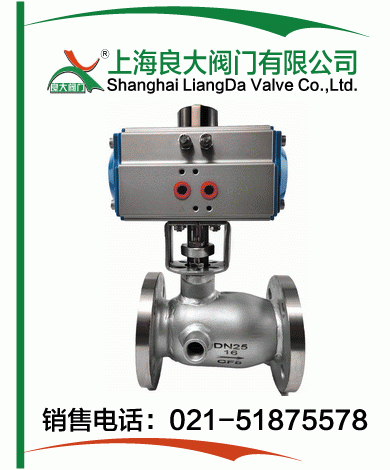

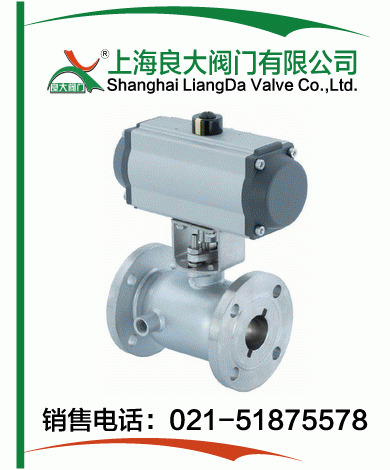

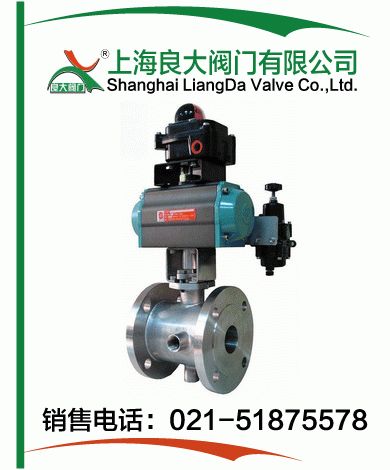

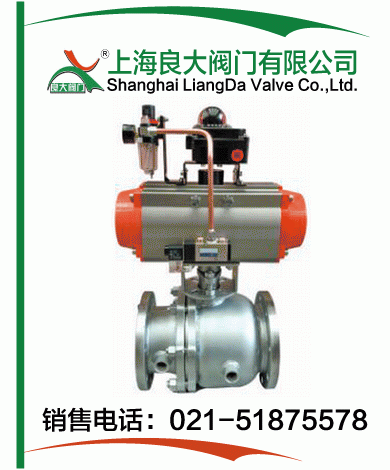

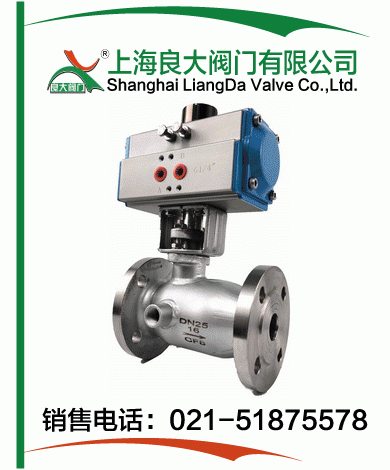

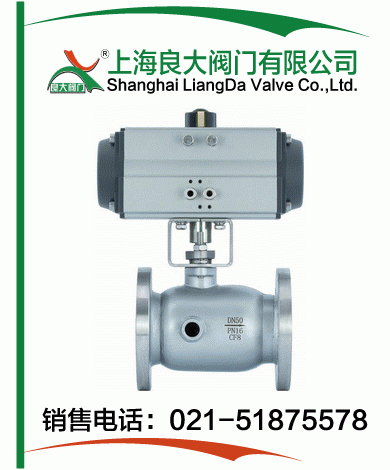

| 保温气动球阀 |
 |
产品名称： | 保温气动球阀 | |||||
| 型号： | BQ641F/H | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-4.0MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温气动球阀】 | |||||||
保温气动球阀详细介绍
保温气动球阀产品介绍：
保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构，因而保温气动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。保温气动球阀是采用活塞式气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且保温气动球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
保温气动球阀技术参数：
| 阀体形式 | 两段式铸造阀体(外焊接夹套保温) |
| 公称通径 | DN20～DN200 |
| 公称压力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | GB、JB、HG、JIS、ANSI、DIN |
| 连接形式 | 法兰式 |
| 压盖型式 | 螺栓压紧式 |
| 适用温度 | -40～+450℃ |
| 球体形式 | "O"型球体 |
| 流量特性 | 近似快开特性 |
| 密封填料 | 柔性石墨填料等 |
保温气动球阀执行器参数：
| 执行器型号 | GT、AT、ST、SR等系列气动执行机构 |
| 供气压力 | 0.4MPa～0.7MPa |
| 气源接口 | G1/4″、G1/8″、G3/8″、G1/2″ |
| 环境温度 | ﹣30℃～﹢70℃ |
| 作用形式 | 单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC） 双作用执行机构：气关式（B）-失气时阀位保持（FL）；气开式（K）-失气时阀位保持（FL） |
保温气动球阀技术标准：
| 设计标准 | ASME B 16.34 GB/T12224 |
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
保温气动球阀零件材料：
| 序号 | 零件名称 | 材质 | ||
| C | P | R | ||
| 1 | 夹套 | 25 | SUS304 | SUS304 |
| 2 | 阀座 | WCB | SUS304 | SUS316 |
| 3 | 阀体 | 25 | SUS304 | SUS316 |
| 4 | 密封圈 | RPTFE、PTFE、对位聚苯 | ||
| 5 | 球体 | SUS304 | SUS304 | SUS316 |
| 6 | 阀杆 | 1Cr13 | SUS304 | SUS316 |
| 7 | 填料 | 柔性石墨 、RPTFE、PTFE | ||
| 8 | 填料压盖 | WCB | SUS304 | SUS316 |
保温气动球阀性能规范：
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.75 | 6 | 9.6 | 15 | 3 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 气密试验 | 0.4～0.7MPa | |||||||||

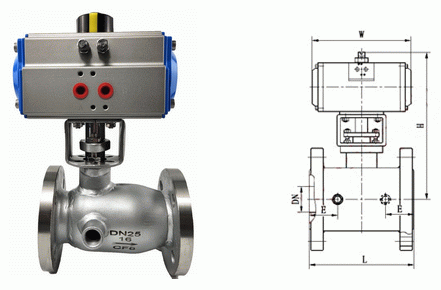

保温气动球阀外形结构图：
保温气动球阀连接尺寸：
| 公称通径（DN） | d | L | D | E | Q | H | W | 管螺纹 | ||
| （mm） | （in） | （mm） | （in） | P | ||||||
| 20 | 3/4" | 19 | 117 | 40 | 1 1/2" | 58.5 | 147 | 101 | 170 | G3/4" |
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 38 | 165 | 65 | 2 1/2" | 63.5 | 181 | 125 | 250 | G3/4" |
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 1000 | G3/4" |
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 495 | 410 | 1300 | G3 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【保温气动球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
