气动球阀
| 气动高压球阀 |
 |
产品名称： | 气动高压球阀 | |||||
| 型号： | Q641N/Y | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | PN1.6-32.0MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【气动高压球阀】 | |||||||
气动高压球阀详细介绍
气动高压球阀产品概述：
气动高压球阀由高压浮动球球阀和气动执行机构等组成，其为全通径结构，阀门在全开启位置时无阻挡，并设计为三片式形式，主阀体与左右阀体通过螺栓连接，连接处由垫片密封。为防止由于火灾、高温或振动等因素造成连接处泄漏，主阀体与左右阀体为金属—金属接触，形成定止口法兰，保证无外漏。壳体采用锻件，克服了铸钢件易出现的疏松、气孔、砂眼和夹砂等铸造缺陷。
气动高压球阀工作原理：气动高压球阀工作时气源压力从气口a进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口b排出，同时使两活塞齿条同步带动输出轴逆时针方向旋转，并通过连接套带动阀杆转动，由此打开或关闭阀门。反之气源压力从气口b进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口a排出，则阀门反向运动，关闭或打开阀门。

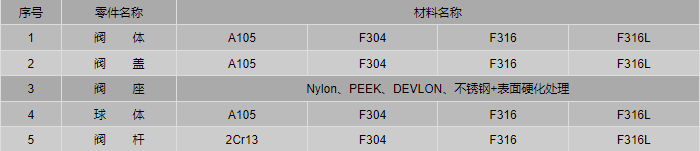

气动高压球阀零件材料：

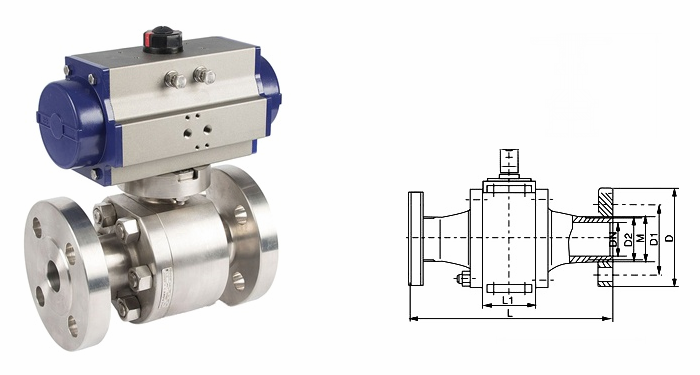

气动高压球阀外形结构图：

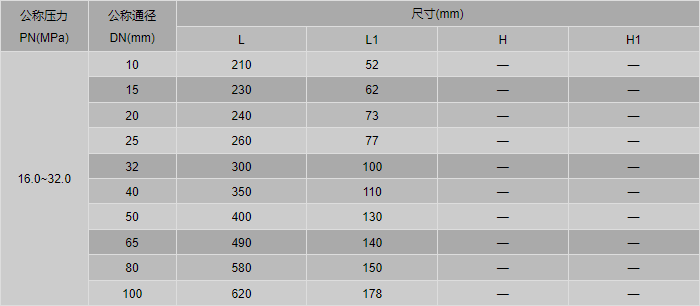

气动高压球阀外形尺寸表：
气动高压球阀订货参数：
尊敬的客户！如果您需要订购我公司气动高压球阀产品，咨询时请说明规格型号，如无法提供这些数据，请告知公称压力、公称通径、阀体材料、使用介质、介质温度、法兰执行标准及法兰密封面形式等，本产品气动执行机构可选用AT、GT、AW型等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【气动高压球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
