偏心半球阀
焊接偏心半球阀 |
产品名称: | 焊接偏心半球阀 | ||||||
型号: | PQ360F/H/Y | ||||||
口径: | DN40-1000 | ||||||
压力: | 1.0-16.0MPa | ||||||
材质: | 碳钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【焊接偏心半球阀】 |
焊接偏心半球阀详细介绍
焊接偏心半球阀产品概述:
焊接偏心半球阀是一种端部连接形式为对焊,阀轴中心轴线与半球体中心线形成尺寸偏置,且仅在阀体一侧设置密封副的阀门。其依靠两个偏心使阀芯启闭过程对阀座具有渐出脱离和渐入挤压的作用,降低了阀座与阀芯之间的磨损,提高了阀门的使用时间。该阀阀座压盖与阀体之间通过螺栓连接,并在阀座与阀体之间放置调整垫片,通过旋转阀座压盖挤压阀座,使调整垫片发生弹性变形,让阀座、阀芯紧密接触,在密封副处产生密封比压,从而阻止介质泄漏。
焊接偏心半球阀性能优点:
焊接偏心半球阀开启后阀芯位于藏球室,流体直通,使流体流通面积大,流阻小,密封座设计单阀座密封,密封面堆焊高硬质合金,采用弹簧推力,操作扭矩小,开关90度即完成操作,轻便灵活,阀体上下轴孔和球体固定轴孔设计双偏心达到密封严紧,扭力轻。

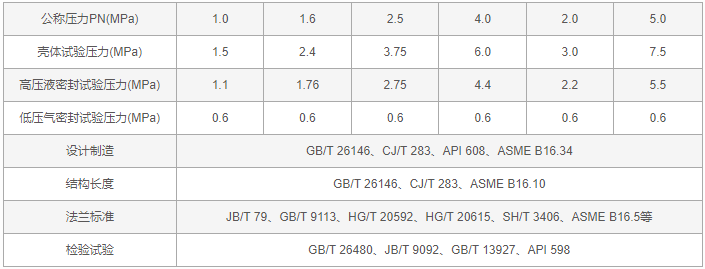

焊接偏心半球阀技术规范:
焊接偏心半球阀零件材料:

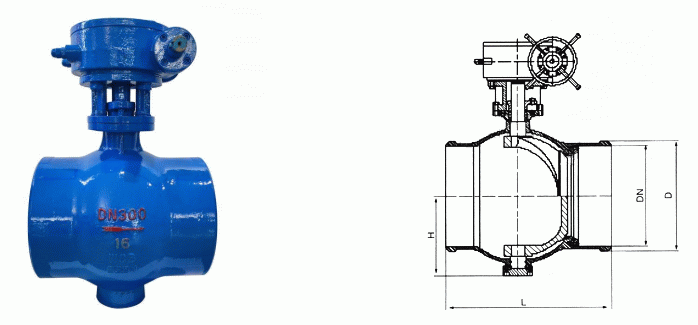

焊接偏心半球阀外形结构图:

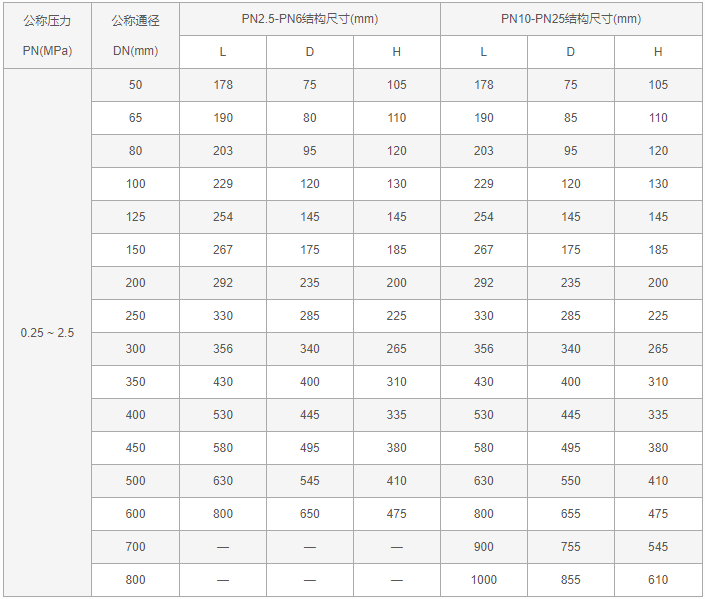

焊接偏心半球阀外形尺寸表:
焊接偏心半球阀订货参数:
尊敬的客户!如果您需要订购我公司焊接偏心半球阀产品,咨询时请注明结构形式(有侧装式和上装式两种)、产品型号、规格、公称压力、阀体和内件材料、工作压力范围、工作介质、介质温度、焊接端结构型式标准及其焊接规范、操作方式等,以上数据为蜗轮传动参数,如需电动、气动或液动请来电咨询。
