四通球阀
| 四通球阀 |
 |
产品名称： | 四通球阀 | |||||
| 型号： | Q46F/H | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【四通球阀】 | |||||||
四通球阀详细介绍
四通球阀产品概述：
四通球阀主要由阀体、阀座、阀芯、阀杆和操作机构等组成，其阀体上设有四个通道口，阀芯为圆球型，四个通孔，中间对角线用一挡板隔开，形成两路，球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当操作机构通过阀杆带动阀芯沿顺时针旋转90°时，能使相近的两个通道实现两两相通，以达到对四路管道内输送介质进行流通和切断的目的。本产品可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。
四通球阀是一种X形垂直通道的球阀，其流路形式为X型二位四通，大口径采用中间阀体，四面法兰连接(即在每个通道口处各连接有法兰)，小口径则由左阀体与右阀盖连接而成，主要用于介质流向的切换。该阀在阀座的前端设有与阀芯构成密封配合的密封件。本产品可采用手动、蜗轮、气动、电动、液动等多种操作方式。

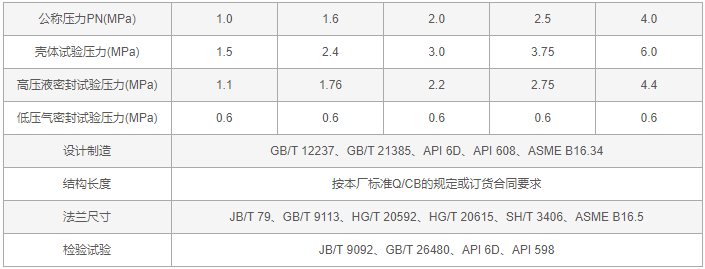

四通球阀性能规范：

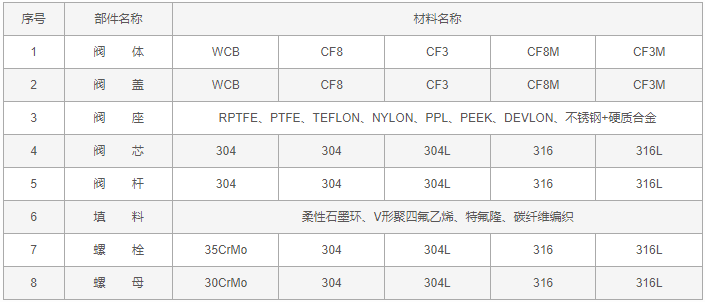

四通球阀零件材料：

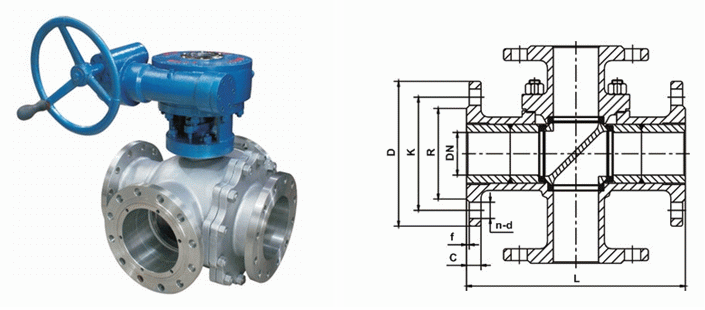

四通球阀外形结构图：

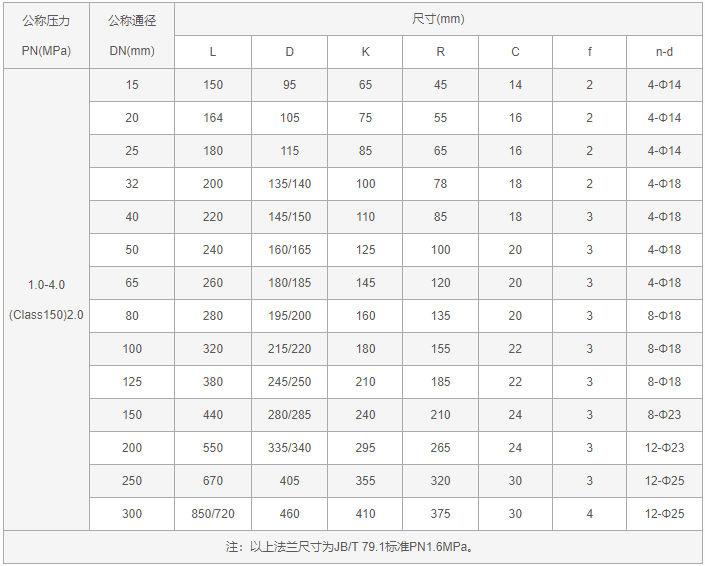

四通球阀外形尺寸表：
四通球阀订货参数：
尊敬的客户！如果您需要订购我公司四通球阀产品，咨询时请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、使用介质及介质温度等。本产品流路形式为X型通道口，应根据实际用途选择配管组合，安装前应首先根据阀门上的标示检查是否符合使用要求。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【四通球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
