焊接球阀
钢管焊接球阀 |
产品名称: | 钢管焊接球阀 | ||||||

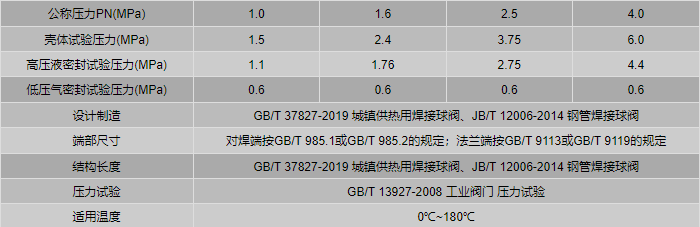

型号: | Q361F/H、Q367F/H | ||||||
口径: | DN15-800 | ||||||
压力: | PN1.0-6.4MPa | ||||||
材质: | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
您正在浏览:【钢管焊接球阀】 |
钢管焊接球阀详细介绍
钢管焊接球阀产品概述:
钢管焊接球阀是一种具有浮动阀座,采用钢管整体焊接而成,适用于使用温度为0℃~180℃,介质为水、燃气的焊接球阀。其阀体采用整体锻造制作或模压加工成型的钢管或板材卷制,其中中小口径为无缝钢管,大口径为板材卷制而成。该阀体型可分为圆体和方体以及球形三种,圆体的阀体两端圆弧形采用工装冷压成形,两边圆弧平滑过渡,减少应力集中,省略了中法兰,可以减轻阀门重量,节省制造成本,方体的阀体和边体之间采用U型焊接坡口,强度高,相比圆体能承受更大的管道拉应力,切应力、合成应力,适用于大口径。
钢管焊接球阀产品优点:
钢管焊接球阀球形的阀体边体采用球形锻压成形,重量轻,可以减少材料成本,减轻管道重量负荷,阀体与边体中部焊缝离阀座位置较远,焊接时,热影响和变形量对阀座周边影响较小。本产品具有结构简单、免维护和使用寿命长等特点,可以广泛用于城镇供热系统和城市燃气管道工程。
钢管焊接球阀产品优点:
钢管焊接球阀球形的阀体边体采用球形锻压成形,重量轻,可以减少材料成本,减轻管道重量负荷,阀体与边体中部焊缝离阀座位置较远,焊接时,热影响和变形量对阀座周边影响较小。本产品具有结构简单、免维护和使用寿命长等特点,可以广泛用于城镇供热系统和城市燃气管道工程。

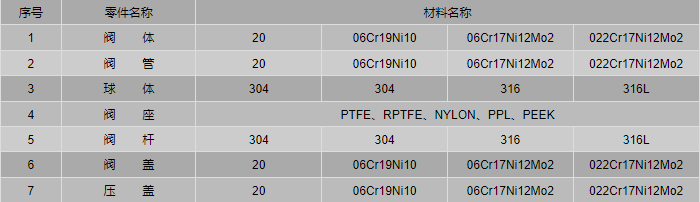

钢管焊接球阀零件材料:

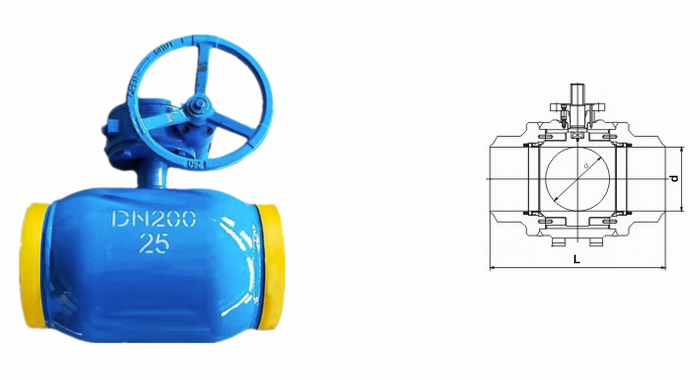

钢管焊接球阀外形结构图:

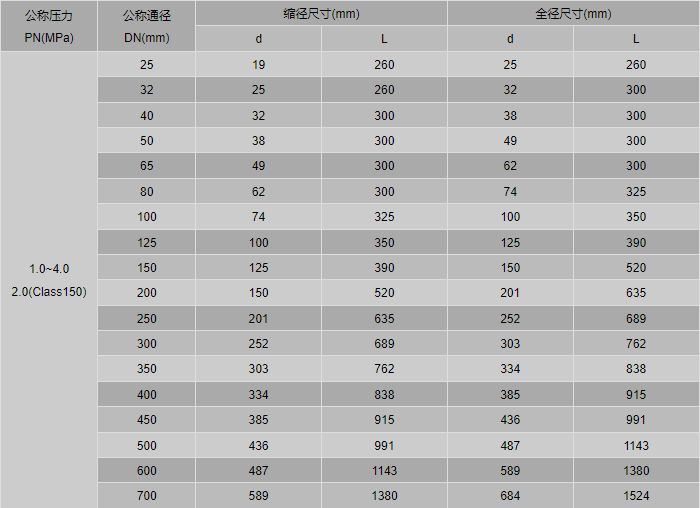

钢管焊接球阀外形尺寸表:
钢管焊接球阀订货参数:
尊敬的客户!如果您需要订购我公司钢管焊接球阀产品,咨询时请告知公称压力、公称通径、阀体材料、内件材质、使用介质、介质温度、连接端部形式等,本产品公称尺寸大于或等于DN200的采用固定式球结构,公称尺寸小于或等于DN150的为浮动式球结构。
