塑料过滤器
| PP塑料Y型过滤器 |
 |
产品名称： | PP塑料Y型过滤器 | |||||
| 型号： | PPY | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | PP/UPVC/PVDF | ||||||
|
|||||||
| 您正在浏览：【PP塑料Y型过滤器】 | |||||||
PP塑料Y型过滤器详细介绍
PP塑料Y型过滤器产品概述：
PP塑料Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为30目/cm2和60目/cm2
PP塑料Y型过滤器工作原理：
PP塑料Y型过滤器当流体流经过滤器时，杂质被过滤元件阻挡在过滤器内，而理想的流体则由过滤器出口排出,达到净化的目的。Y型过滤器适用于化工、石油、冶金、轻工、医药、食品等行业的液体及气体物料的过滤。通常安装在泵、压缩机的入口或流量计前的管道上，是保护此类设备和仪表，提高产品纯度、净化介质的设备。
PP塑料Y型过滤器安装维护：
1、PP塑料Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。

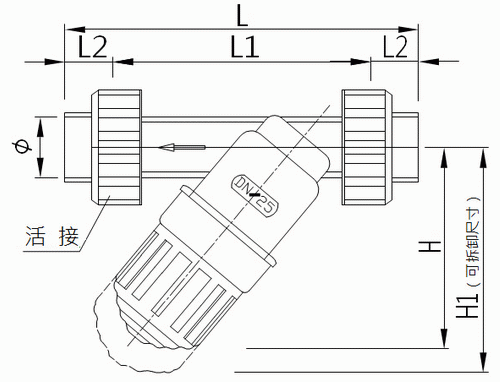

PP塑料Y型过滤器外形结构图：
PP塑料Y型过滤器连接尺寸：
PP塑料Y型过滤器连接尺寸：
型 号 |
∅ |
DN |
L |
L1 |
L2 |
H |
H1 |
滤网目数 |
Y 型 PP材质 |
20 |
15 |
159 |
115 |
22 |
90 |
130 |
30目 |
25 |
20 |
173 |
126 |
24 |
100 |
140 |
||
32 |
25 |
180 |
135 |
25 |
120 |
160 |
||
40 |
32 |
221 |
155 |
33 |
120 |
160 |
||
50 |
40 |
230 |
160 |
38 |
125 |
170 |
||
63 |
50 |
280 |
190 |
48 |
136 |
180 |
||
75 |
65 |
315 |
215 |
50 |
160 |
200 |
||
90 |
80 |
|
280 |
|
180 |
225 |
承插式 |
|
110 |
100 |
|
345 |
|
205 |
250 |
备注：所有规格有30目和60目两种过滤精度的，未要求时常规的为30目。
DN15-DN65常规为平口活结连接，DN80-DN100的为直管承插式。
